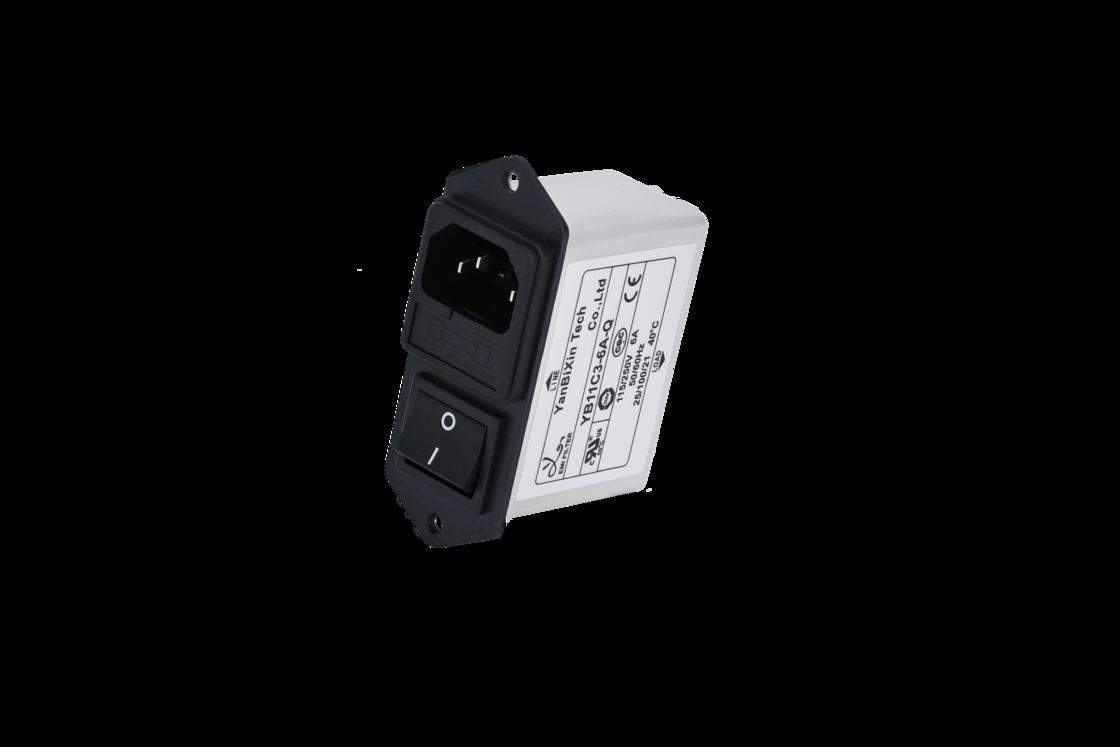

Filtros EMI AC 110V/250V Módulo de Entrada de Alimentação 10A com Interruptores Verdes
Especificação Técnica:
| Item | Filtro de Alimentação EMI |
| Modelo | Filtro de Alimentação EMI YB-C3 |
| Função de Transferência | Passa-Baixa |
| Tipo de Pacote | Montagem em Superfície |
| Frequência Central Nominal | 10K-30MHZ |
| Perda de Inserção | 60~90dB |
| Impedância de Entrada | 50Ω |
| Tensão Nominal | 125VAC 250VAC |
| Corrente Nominal | 1A 3A 6A 8A 10A |
| Temperatura Ambiente | 40°C |
| Faixa de Temperatura | 25 / 085 / 21 |
| Frequência de Operação | 50/60HZ |
| Linha para Linha | 1450VDC |
| Linha para Terra | 2250VDC |
| Corrente Máxima de Fuga | 115VAC/50HZ 0.3uA Máx |
| MOQ | 100 peças |
| Preço | USD2~7/Metro |
| Prazo de Entrega | 5~15 dias úteis |
Características:
-- Os produtos têm alta atenuação, baseados em indutores com alta resistência à saturação e excelente comportamento térmico
-- Os tipos (R5) estão em conformidade com os requisitos da IEC/EN60601-1 para folga de segurança, corrente de fuga e testes hipot
-- Existem uma variedade de peças e combinações para atender aos diferentes testes EMC do cliente
-- Produtos personalizados de acordo com os requisitos do cliente
Aplicações Típicas:
1. Equipamentos elétricos e eletrônicos portáteis;
2. Equipamentos médicos;
3. Equipamentos de teste e medição;
4. Máquinas pequenas e médias e equipamentos domésticos
5. Fonte de alimentação monofásica, fonte de alimentação de modo de comutação
Regra de Nomeaçãodo Filtro de Entrada IEC
| YB | 11 | C4 | - | 10A | - | Q |
| | | | | | | | | | | ||
| Monofásico | Circuito | Dimensão | Corrente | Conexão de Saída | ||
| Circuito 11:11 | C4 | 6A : 6 ampères | Q: terminal fast-on 250 | |||
| 8A : 8 ampères | W: fio | |||||
| 10A : 10 ampères | S: Terminais de olhal de solda |
*Q: Fast-on 6.35x0.8mmS: solda 4.0x0.8mmW: UL1015 18awg
Tabela de Seleção de Filtros:
| Nº da Peça | Caixa | Correntes Nominais (A) | Conexões de Saída |
| YB11C4 | C4 | 1 | Terminal Fast-on |
| YB11C4 | C4 | 3 | |
| YB11C4 | C4 | 6 | Fio |
| YB11C4 | C4 | 8 | |
| YB11C4 | C4 | 10 |
Terminais de Olhal de Solda |
Esquema Elétrico:
Dimensão Mecânica (Unidade: mm)
| Caixa | A | B | C | D | E | F | G | H | I | J | K | L | |||||||||||||||||
| C3/C4 | 62 | 61 | 29.5 | 80 | 72 | 35 | 11 | 11 | 17 | 3.5 | 6.35*0.8 | 46 | |||||||||||||||||
| Tolerâncias | ±1 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.5 | ±1 | ±0.15 | 46 | |||||||||||||||||
Filtro EMI YB11C4-10A-Q:
Tabela de perda de inserção (Em sistema de 50ohm de acordo com IEC/CISPR No.17)
