YB22A5-20A-Q Filtro EMI de entrada do IEC Certificados UL 115V/250V Tipo de tomada Filtro principal
Temos os certificados do produto relevante, múltiplas opções de instalação estão disponíveis, produto pode ser personalizado trabalhando com o LABS de pesquisa superior para fornecer teste de diagnóstico EMC gratuito
Especificação técnica:
| Ponto | A5 Filtro de entrada IEC |
| Modelo | YB22A5-20A-Q |
| Função de transferência | Passagem baixa |
| Tipo de embalagem | Montagem de superfície |
| Frequência nominal do centro | 10 K-30 MHz |
| Perda de inserção | 60 a 90 dB |
| Impedância de entrada | 50Ω |
| Voltagem nominal | 125VAC 250VAC |
| Corrente nominal | 1A ~ 20A |
| Temperatura ambiental | 40°C |
| Intervalo de temperatura | 25 / 085 / 21 |
| Frequência de funcionamento | 50/60 Hz |
| Linha a Linha | 1450VDC |
| Linha para o chão | 2250VDC |
| Corrente máxima de vazamento | 115VAC/50HZ 0,3uA Máximo |
| MOQ | 500 peças |
| Preço | USD1~2/Metro |
| Tempo de execução | 5 a 15 dias úteis |
Características:
-- Excelente desempenho/estrutura compacta
-- Versão parafusada da frente para trás
-- Versões médicas opcionais (tipo R5)
-- Conexão rápida ((6,35*0,8 mm), soldadura ou fio
-- Filtros de potência de alta performance e de alta atenuação com tomada IEC 320
-- (R5) os tipos cumprem os requisitos da norma IEC/EN60601-1 para os ensaios de segurança, de corrente de fuga e de hipotese elevada.
-- Existem uma variedade de peças e combinações para atender aos testes EMC de diferentes clientes.
-- Produtos personalizados de acordo com as exigências do cliente
Aplicações típicas:
-- Especialmente concebido para televisores LCD e PDP, aplicações médicas, aparelhos eléctricos gerais.
-- Equipamento médico
-- Equipamento de ensaio e medição
-- Máquinas e equipamentos domésticos de pequena e média dimensão
-- Fontes de alimentação monofásicas, fontes de alimentação com interruptor
Regra de nomeação:
| YB | 22 | A5 | - | 20A | - | Q |
| | | | | | | | | | | ||
| Fase única | Circuito | Dimensão | Corrente | Conexão de saída | ||
| 22Circuito 22 | A15 | 10A: 10 amperios | Q: fast-on tab 250 | |||
| 15A: 15 amperios | W: fio | |||||
| 20A: 20 Amp | S:Terminais de embalagens de solda |
* Q: 6.35x0.8mmS: solda de 4,0 x 0,8 mmW: UL1015 18awg
Tabulatos:
| Número do modelo. | Corrente nominal @40°C |
Opções de terminais* | Resistência de sangramento (opcional) | G (opcional) | Corrente de fuga 250V/50Hz | Esquema elétrico | Voltagem nominal | Frequência de funcionamento (Hz) | ||
| YB11A1-1A | 1A | Q | S | W | - | - |
< 0,8 mA |
Fig.1 |
115/250V |
50/60 Hz |
| YB11A1-2A | 2A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-3A | 3A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-4A | 4A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-6A | 6A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-8A | 8A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-10A | 10A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-15A | 15A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-1A | 1A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-2A | 2A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-3A | 3A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-4A | 4A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-6A | 6A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-8A | 8A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-10A | 10A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-15A | 15A | Q | S | W | - | - | Fig.1 | |||

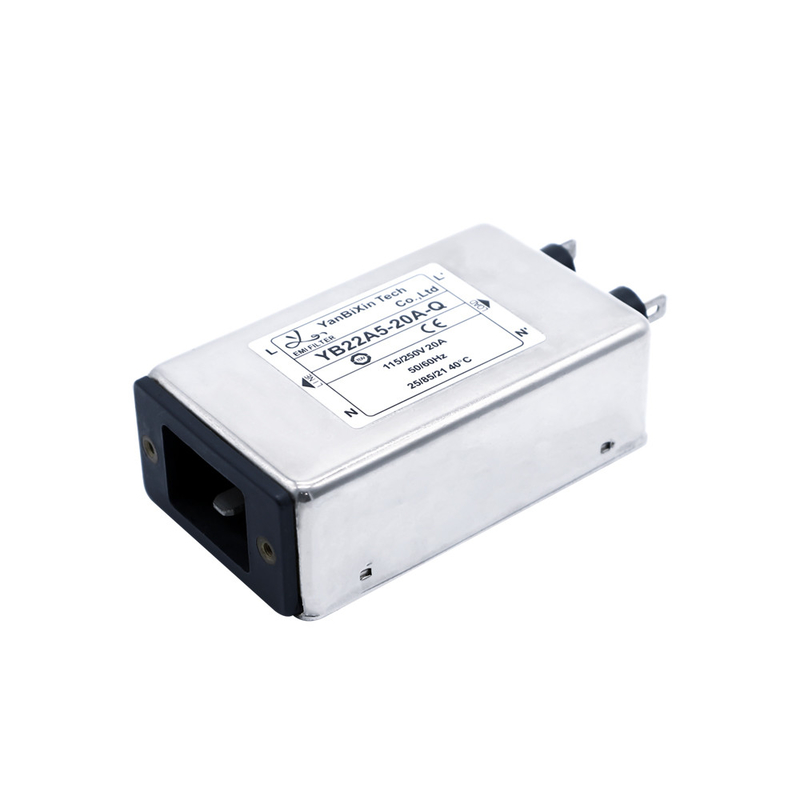

Imagem do filtro de entrada YB22A5-20A-Q da CEI:
Tabela de perdas de inserção ((Em sistema de 50 ohms de acordo com o n.o 17 do IEC/CISPR)
