Lugar de origem:
China
Marca:
YBX
Certificação:
cUL, TUV, CQC, CE, ROHS
Número do modelo:
A partir de 1 de janeiro de 2015
Contacte-nos
vídeo
vídeo
vídeo
vídeo
Filtro de entrada IEC A13 de alta qualidade Yanbixin 1A~20A Filtro de tomada EMI para equipamentos de dados
Especificação técnica:
| Item | Filtro de energia Emi da tomada |
| Modelo | Filtro de energia Emi da tomada YB-A |
| Função de transferência | Passa-baixa |
| Tipo de pacote | Montagem em superfície |
| Frequência central nominal | 10K-30MHZ |
| Perda de inserção | 60~90dB |
| Impedância de entrada | 50Ω |
| Tensão nominal | 125VAC 250VAC |
| Corrente nominal | 1A 3A 6A 10A |
| Temperatura ambiente | 40°C |
| Faixa de temperatura | 25 / 085 / 21 |
| Frequência de operação | 50/60HZ |
| Linha a linha | 1450VDC |
| Linha a terra | 2250VDC |
| Corrente de fuga máxima | 115VAC/50HZ 0.3uA Max |
| MOQ | 500pcs |
| Preço | USD1~2/Metro |
| Prazo de entrega | 5~15 dias úteis |
Características:
-- Excelente desempenho/estrutura compacta
-- Versão aparafusada da frente para trás
-- Versões médicas opcionais ((tipo R5))
-- Conexão rápida (6,35*0,8 mm), solda ou fio
-- Filtros de energia de alto desempenho e alta atenuação com tomada IEC 320
-- Os tipos (R5) estão em conformidade com os requisitos da IEC/EN60601-1 para folga de segurança, corrente de fuga e testes de alta hipot.
-- Existem uma variedade de peças e combinações para atender aos diferentes testes EMC do cliente.
-- Produtos personalizados de acordo com os requisitos do cliente
Aplicações típicas:
-- Especialmente projetado para TV LCD e PDP, aplicações médicas, eletrodomésticos em geral.
-- Equipamento médico
-- Equipamentos de teste e medição
-- Máquinas pequenas e médias e equipamentos domésticos
-- Fontes de alimentação monofásicas, fontes de alimentação de modo de comutação
Regra de nomeação:
| YB | 11 | A13 | - | 20A | - | Q |
| | | | | | | | | | | ||
| Monofásico | Circuito | Dimensão | Corrente | Conexão de saída | ||
| Circuito 11:11 | A10 | 10A : 10 ampères | Q:fast-on tab 250 | |||
| 15A : 15 ampères | W:fio | |||||
| 20A : 20 ampères | S:Terminais de solda |
*Q: Fast-on 6.35x0.8mm S: solda 4.0x0.8mm W: UL1015 18awg
Tabelas:
| Nº do modelo | Corrente nominal @40°C |
Opções de terminal* | Resistor de sangria (opcional) | G (opcional) | Corrente de fuga 250V/50Hz | Esquema elétrico | Tensão nominal | Frequência de operação (Hz) | ||
|
|
||||||||||
| YB11A1-1A | 1A | Q | S | W | - | - |
<0.8mA |
Fig.1 |
115/250V |
50/60Hz |
| YB11A1-2A | 2A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-3A | 3A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-4A | 4A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-6A | 6A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-8A | 8A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-10A | 10A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-15A | 15A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-1A | 1A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-2A | 2A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-3A | 3A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-4A | 4A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-6A | 6A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-8A | 8A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-10A | 10A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-15A | 15A | Q | S | W | - | - | Fig.1 | |||

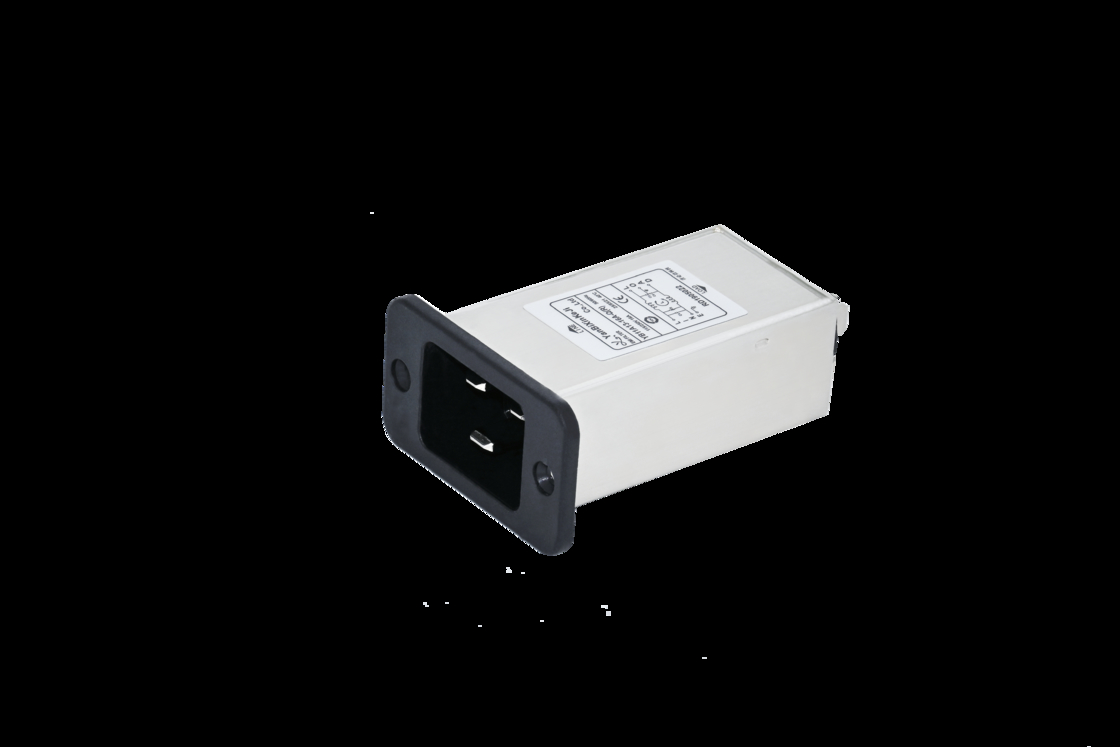

YB11A13-20A-Q Imagem do filtro de entrada IEC:
Tabela de perda de inserção (No sistema de 50ohm de acordo com IEC/CISPR No.17)
