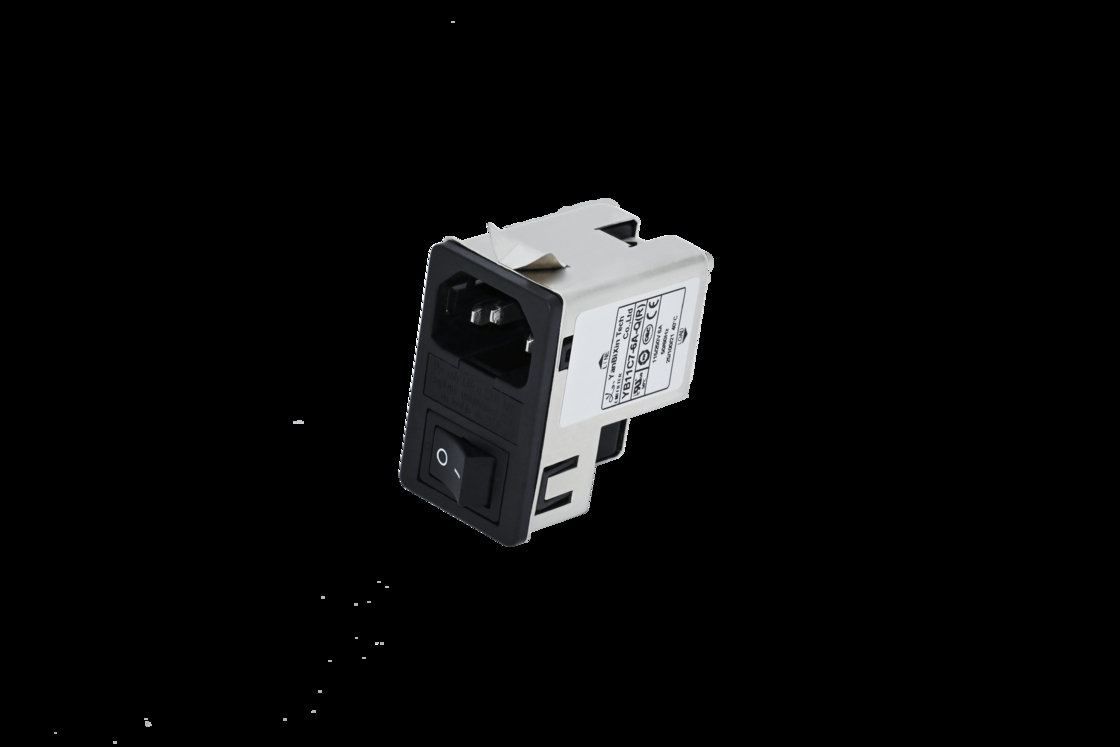

Filtro EMI de Soquete de Tipo Especial Com Fusível E Interruptor 1A~10A Módulo de Entrada de Energia

Filtro EMI de Soquete de Tipo Especial Com Fusível E Interruptor 1A~10A Módulo de Entrada de Energia

Lugar de origem:

China

Marca:

YBX

Certificação:

UL, TUV, CE, CQC, ROHS

Número do modelo:

YB11C7-3A-Q

Contacte-nos

Peça umas citações
Filtro EMI de Soquete de Tipo Especial Com Fusível E Interruptor 1A~10A Módulo de Entrada de Energia
Filtro EMI de Soquete de Tipo Especial Com Fusível E Interruptor 1A~10A Módulo de Entrada de Energia
Detalhes do produto
Classificação de tensão:
115V/250V
Classificação atual:
1-10A
Corrente de vazamento:
0.4mA 115V/60HZ; 0.8mA 250V/50HZ
Frequência da operação:
50Hz/60Hz
Faixa de temperatura:
-25°C~+100°C
Soquete da entrada:
IEC 320
Material:
Matel e plástico
Período de garantia:
2 anos
AVALIAÇÃO de HIPORT (para um minuto):
LINHA A MOER------2250VDC fase à fase-------1450VDC
Frequência operacional:
C.C. a 400Hz
Inflamabilidade que corresponde a:
UL 94V-0
Termos do pagamento & do transporte
Quantidade de ordem mínima
100
Preço
$1~$8 /PCS
Detalhes da embalagem
Carton: 56,5*28.5*22,5 (cm); 108pcs/caixa
Tempo de entrega
10-20 dias
Termos de pagamento
T/t, l/c
Habilidade da fonte
100000 peças/peças por mês
Produtos relacionados
Bom preço Filtro EMI de Soquete de Tipo Especial Com Fusível E Interruptor 1A~10A Módulo de Entrada de Energia em linha vídeo

Filtro EMI de Soquete de Tipo Especial Com Fusível E Interruptor 1A~10A Módulo de Entrada de Energia

Obtenha o melhor preço
Bom preço Filtro de entrada de alta qualidade A13 IEC 1A ~ 20A Filtro EMI de tomada para equipamentos de dados em linha vídeo

Filtro de entrada de alta qualidade A13 IEC 1A ~ 20A Filtro EMI de tomada para equipamentos de dados

Obtenha o melhor preço
Bom preço YB22A5-20A-Q Filtro EMI de entrada do IEC Certificados UL 115V 250V Tipo de tomada Filtro principal em linha vídeo

YB22A5-20A-Q Filtro EMI de entrada do IEC Certificados UL 115V 250V Tipo de tomada Filtro principal

Obtenha o melhor preço
Bom preço YB11A5-6A-Q(R) Filtro EMI de entrada C13 da CEI 115V 250V Filtro de energia do tipo tomada em linha vídeo

YB11A5-6A-Q(R) Filtro EMI de entrada C13 da CEI 115V 250V Filtro de energia do tipo tomada

Obtenha o melhor preço
Contacte-nos
+86 ‭18118799639‬
alisa@ybx-emc.com
86-755-27147101
Contato agora
Descrição do produto

Filtro EMI de Soquete de Tipo Especial Com Fusível E Interruptor 1A~10A Power Entry Module Filter



Filtros de entrada IEC série YB-C



Características:



--  Correntes nominais até 10A



--  Suporte de fusível único



--  Interruptor basculante de 2 polos



--  Aplicação de uso geral



-- Aprovações:

Filtro EMI de Soquete de Tipo Especial Com Fusível E Interruptor 1A~10A Módulo de Entrada de Energia 0





Regra de Nomeação:



YB    11    C7 -       3A    -     Q            (  R5 )

            ¦        ¦               ¦              ¦                   ¦

     circuito  caixa     corrente conexão opcional



Esquema elétrico:



                   Tipo padrão

Filtro EMI de Soquete de Tipo Especial Com Fusível E Interruptor 1A~10A Módulo de Entrada de Energia 1



                      Tipo R5

Filtro EMI de Soquete de Tipo Especial Com Fusível E Interruptor 1A~10A Módulo de Entrada de Energia 2



Tabelas:



  Corrente Nominal
@40°C
 		 Opções de Terminal*


Resistor de sangria

(opcional)

 Terra
(Opcional)		 Corrente de fuga 250V/50Hz
 		 Esquema Elétrico
 		 Tensão Nominal(V)  Frequência de Operação(Hz)
Nº do Modelo
Filtro EMI de Soquete de Tipo Especial Com Fusível E Interruptor 1A~10A Módulo de Entrada de Energia 3 Filtro EMI de Soquete de Tipo Especial Com Fusível E Interruptor 1A~10A Módulo de Entrada de Energia 4 Filtro EMI de Soquete de Tipo Especial Com Fusível E Interruptor 1A~10A Módulo de Entrada de Energia 5
YB11C7-1A 1A Q S - - - <0.8mA Fig.1 115/250V 50/60Hz
YB11C7-2A 2A Q S - - - Fig.1
YB11C7-3A 3A Q S - - - Fig.1
YB11C7-4A 4A Q S - - - Fig.1
YB11C7-6A 6A Q S - - - Fig.1
YB11C7-8A 8A Q S - - - Fig.1
YB11C7-10A 10A Q S - - - Fig.1
YB11C7-1A 1A Q S - - - Fig.1
YB11C7-2A 2A Q S - - - Fig.1
YB11C7-3A 3A Q S - - - Fig.1
YB11C7-4A 4A Q S - - - Fig.1
YB11C7-6A 6A Q S - - - Fig.1
YB11C7-8A 8A Q S - - - Fig.1
YB11C7-10A 10A Q S - - - Fig.1



Tabelas de Tipo Médico:



  Corrente Nominal
@40°C
 		 Opções de Terminal


Resistor de sangria (opcional)R(MΩ)

 Equipamento médico
(opcional)5
Terra (opcional)		 Corrente de fuga 250V/50Hz Esquema Elétrico
 		 Tensão Nominal(V)  Frequência de Operação(Hz)

Nº do Modelo
Filtro EMI de Soquete de Tipo Especial Com Fusível E Interruptor 1A~10A Módulo de Entrada de Energia 6 Filtro EMI de Soquete de Tipo Especial Com Fusível E Interruptor 1A~10A Módulo de Entrada de Energia 7 Filtro EMI de Soquete de Tipo Especial Com Fusível E Interruptor 1A~10A Módulo de Entrada de Energia 8
YB11C7-1A-x(R5) 1A Q S - 1 5 - <5μA Fig.2 115/250V 50/60Hz
YB11C7-2A-x(R5) 2A Q S - 1 5 - Fig.2
YB11C7-3A-x(R5) 3A Q S - 1 5 - Fig.2
YB11C7-4A-x(R5) 4A Q S - 1 5 - Fig.2
YB11C7-6A-x(R5) 6A Q S - 1 5 - Fig.2
YB11C7-8A-x(R5) 8A Q S - 1 5 - Fig.2
YB11C7-10A-x(R5) 10A Q S - 1 5 - Fig.2



Filtro EMI de Soquete de Tipo Especial Com Fusível E Interruptor 1A~10A Módulo de Entrada de Energia 9*Q: Fast-on 6.35x0.8mm    Filtro EMI de Soquete de Tipo Especial Com Fusível E Interruptor 1A~10A Módulo de Entrada de Energia 10S: solda 4.0x0.8mm  Filtro EMI de Soquete de Tipo Especial Com Fusível E Interruptor 1A~10A Módulo de Entrada de Energia 11W: UL1015 18awg



Dimensão Mecânica (Unidade: mm)

                            C Case

Filtro EMI de Soquete de Tipo Especial Com Fusível E Interruptor 1A~10A Módulo de Entrada de Energia 12



YB11C7-10A-Q Imagens do Produto:



Filtro EMI de Soquete de Tipo Especial Com Fusível E Interruptor 1A~10A Módulo de Entrada de Energia 13



Tabela de perda de inserção (No sistema de 50ohm de acordo com IEC/CISPR No.17):



                  modo diferencial

                              1A                                                         3A                                                      6A

Filtro EMI de Soquete de Tipo Especial Com Fusível E Interruptor 1A~10A Módulo de Entrada de Energia 14Filtro EMI de Soquete de Tipo Especial Com Fusível E Interruptor 1A~10A Módulo de Entrada de Energia 15Filtro EMI de Soquete de Tipo Especial Com Fusível E Interruptor 1A~10A Módulo de Entrada de Energia 16

                              8A                                                         10A

Filtro EMI de Soquete de Tipo Especial Com Fusível E Interruptor 1A~10A Módulo de Entrada de Energia 17Filtro EMI de Soquete de Tipo Especial Com Fusível E Interruptor 1A~10A Módulo de Entrada de Energia 18

Envio:

---Termos de envio: DHL, UPS, FedEx, TNT, EMS

---A porta é Shenzhen ou conforme solicitações.



Imagens da Fábrica:

Filtro EMI de Soquete de Tipo Especial Com Fusível E Interruptor 1A~10A Módulo de Entrada de Energia 19

Filtro EMI de Soquete de Tipo Especial Com Fusível E Interruptor 1A~10A Módulo de Entrada de Energia 20

Filtro EMI de Soquete de Tipo Especial Com Fusível E Interruptor 1A~10A Módulo de Entrada de Energia 21
