Tipo especial filtro do módulo da entrada do poder do interruptor 1A~10A de EMI Filter With Fuse And do soquete

Tipo especial filtro do módulo da entrada do poder do interruptor 1A~10A de EMI Filter With Fuse And do soquete

Lugar de origem:

CHINA

Marca:

YBX

Certificação:

UL, TUV, CE, CQC, ROHS

Número do modelo:

YB11C7-3A-Q

Contacte-nos

Peça umas citações
Tipo especial filtro do módulo da entrada do poder do interruptor 1A~10A de EMI Filter With Fuse And do soquete
Tipo especial filtro do módulo da entrada do poder do interruptor 1A~10A de EMI Filter With Fuse And do soquete Tipo especial filtro do módulo da entrada do poder do interruptor 1A~10A de EMI Filter With Fuse And do soquete Tipo especial filtro do módulo da entrada do poder do interruptor 1A~10A de EMI Filter With Fuse And do soquete
Detalhes do produto
Avaliação da tensão:
115V/250V
Avaliação atual:
1-10A
Escapamento atual:
0.4mA 115V/60HZ; 0.8mA 250V/50HZ
Frequência da operação:
50HZ/60Hz
Variação da temperatura:
-25°C~+100°C
Soquete da entrada:
IEC 320
Material:
Matel e plástico
Período de garantia:
2years
AVALIAÇÃO de HIPORT (para um minuto):
LINHA A MOER------2250VDC fase à fase-------1450VDC
Frequência de funcionamento:
C.C. a 400Hz
Inflamabilidade que corresponde a:
UL 94V-0
Termos do pagamento & do transporte
Quantidade de ordem mínima
100
Preço
$1~$8 /PCS
Detalhes da embalagem
Caixa: 56.5*28.5*22.5 (cm); 108pcs/box
Tempo de entrega
10-20days
Termos de pagamento
T/T, L/C
Habilidade da fonte
100000 partes/partes pelo mês
Produtos relacionados
Bom preço YB11A5-6A-Q(R) Filtro EMI de entrada C13 da CEI 115V 250V Filtro de energia do tipo tomada em linha vídeo

YB11A5-6A-Q(R) Filtro EMI de entrada C13 da CEI 115V 250V Filtro de energia do tipo tomada

Obtenha o melhor preço
Bom preço Yanbixin Filtro de entrada de alta qualidade A13 IEC 1A ~ 20A Filtro EMI de tomada para equipamentos de dados em linha vídeo

Yanbixin Filtro de entrada de alta qualidade A13 IEC 1A ~ 20A Filtro EMI de tomada para equipamentos de dados

Obtenha o melhor preço
Bom preço YBX IEC Inlet EMI Filter 220V AC EMC Filtro de ruído 1A 3A 6A 10A Para equipamentos elétricos em linha vídeo

YBX IEC Inlet EMI Filter 220V AC EMC Filtro de ruído 1A 3A 6A 10A Para equipamentos elétricos

Obtenha o melhor preço
Bom preço O módulo da entrada do poder do IEC 60529 filtra o interruptor e o fusível de EMI Noise Filter With Socket em linha vídeo

O módulo da entrada do poder do IEC 60529 filtra o interruptor e o fusível de EMI Noise Filter With Socket

Obtenha o melhor preço
Contacte-nos
+86 18665826908
sales22@yanbixinkeji.com
86-755-27147101
Contato agora
Descrição do produto

Tipo especial filtro do módulo da entrada do poder do interruptor 1A~10A de EMI Filter With Fuse And do soquete



A entrada do IEC filtra a série de YB-C



Características:



--  Correntes avaliados até 10A



--  Único suporte do fusível



--  interruptor de balancim 2-pole



--  Aplicação de uso geral



-- Aprovações:

Tipo especial filtro do módulo da entrada do poder do interruptor 1A~10A de EMI Filter With Fuse And do soquete 0





Regra de nominação:



YB    11    C7 -       3A    -     Q            (R5)

¦        ¦               ¦              ¦                   ¦



caso do circuito     conexão atual opcional



Diagrama esquemático elétrico:



                   Corrente

Tipo especial filtro do módulo da entrada do poder do interruptor 1A~10A de EMI Filter With Fuse And do soquete 1



                      Tipo R5

Tipo especial filtro do módulo da entrada do poder do interruptor 1A~10A de EMI Filter With Fuse And do soquete 2



Tabula:




  Corrente avaliado
@40°C
 		 Terminal Options*


Resistor do sangrador

(opcional)

 Terra
(Opcional)		 Escapamento 250V/50Hz atual
 		 Diagrama esquemático elétrico
 		 Tensão avaliado (V) Frequência de funcionamento (hertz)
Modelo não.
Tipo especial filtro do módulo da entrada do poder do interruptor 1A~10A de EMI Filter With Fuse And do soquete 3 Tipo especial filtro do módulo da entrada do poder do interruptor 1A~10A de EMI Filter With Fuse And do soquete 4 Tipo especial filtro do módulo da entrada do poder do interruptor 1A~10A de EMI Filter With Fuse And do soquete 5
YB11C7-1A 1A Q S - - - <0>Fig.1 115/250V 50/60Hz
YB11C7-2A 2A Q S - - - Fig.1
YB11C7-3A 3A Q S - - - Fig.1
YB11C7-4A 4A Q S - - - Fig.1
YB11C7-6A 6A Q S - - - Fig.1
YB11C7-8A 8A Q S - - - Fig.1
YB11C7-10A 10A Q S - - - Fig.1
YB11C7-1A 1A Q S - - - Fig.1
YB11C7-2A 2A Q S - - - Fig.1
YB11C7-3A 3A Q S - - - Fig.1
YB11C7-4A 4A Q S - - - Fig.1
YB11C7-6A 6A Q S - - - Fig.1
YB11C7-8A 8A Q S - - - Fig.1
YB11C7-10A 10A Q S - - - Fig.1



O tipo médico tabula:




  Corrente avaliado
@40°C
 		 Opções terminais


Resistor do sangrador R (opcional) (MΩ)

 Equipamento médico
5 (opcionais)
À terra (opcional)		 Escapamento 250V/50Hz atual Diagrama esquemático elétrico
 		 Tensão avaliado (V) Frequência de funcionamento (hertz)

Modelo não.
Tipo especial filtro do módulo da entrada do poder do interruptor 1A~10A de EMI Filter With Fuse And do soquete 6 Tipo especial filtro do módulo da entrada do poder do interruptor 1A~10A de EMI Filter With Fuse And do soquete 7 Tipo especial filtro do módulo da entrada do poder do interruptor 1A~10A de EMI Filter With Fuse And do soquete 8
YB11C7-1A-x (R5) 1A Q S - 1 5 - <5>Fig.2 115/250V 50/60Hz
YB11C7-2A-x (R5) 2A Q S - 1 5 - Fig.2
YB11C7-3A-x (R5) 3A Q S - 1 5 - Fig.2
YB11C7-4A-x (R5) 4A Q S - 1 5 - Fig.2
YB11C7-6A-x (R5) 6A Q S - 1 5 - Fig.2
YB11C7-8A-x (R5) 8A Q S - 1 5 - Fig.2
YB11C7-10A-x (R5) 10A Q S - 1 5 - Fig.2



Tipo especial filtro do módulo da entrada do poder do interruptor 1A~10A de EMI Filter With Fuse And do soquete 9*Q: Rápido-em 6.35x0.8mmTipo especial filtro do módulo da entrada do poder do interruptor 1A~10A de EMI Filter With Fuse And do soquete 10    S: solda 4.0x0.8mmTipo especial filtro do módulo da entrada do poder do interruptor 1A~10A de EMI Filter With Fuse And do soquete 11W: UL1015 18awg



Dimensão mecânica (unidade: milímetro)

                            Caso de C

Tipo especial filtro do módulo da entrada do poder do interruptor 1A~10A de EMI Filter With Fuse And do soquete 12

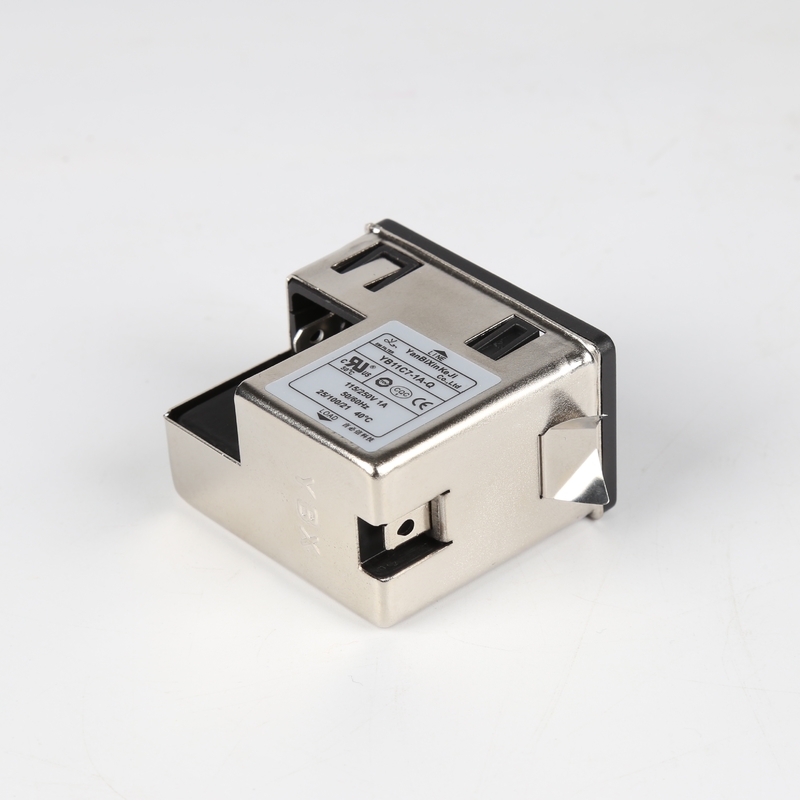

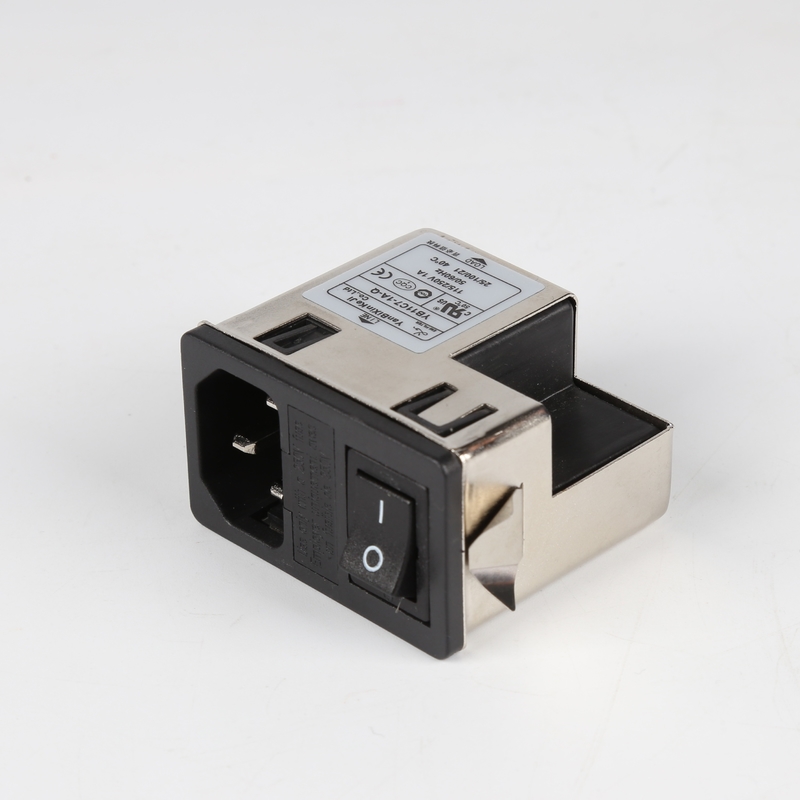

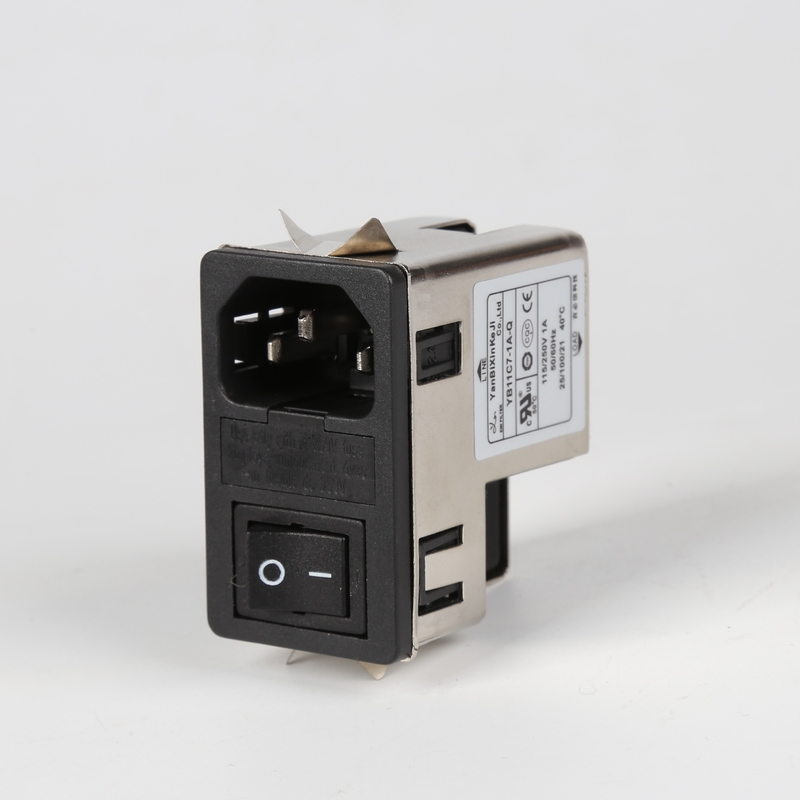

YB11C7-10 A-Q Product Pictures:



Tipo especial filtro do módulo da entrada do poder do interruptor 1A~10A de EMI Filter With Fuse And do soquete 13



Tabela da perda de inserção (no sistema 50ohm de acordo com IEC/CISPR No.17):



                  modo diferencial

                              1A                                                         3A                                                      6A



Tipo especial filtro do módulo da entrada do poder do interruptor 1A~10A de EMI Filter With Fuse And do soquete 14Tipo especial filtro do módulo da entrada do poder do interruptor 1A~10A de EMI Filter With Fuse And do soquete 15Tipo especial filtro do módulo da entrada do poder do interruptor 1A~10A de EMI Filter With Fuse And do soquete 16

                              8A                                                         10A

Tipo especial filtro do módulo da entrada do poder do interruptor 1A~10A de EMI Filter With Fuse And do soquete 17Tipo especial filtro do módulo da entrada do poder do interruptor 1A~10A de EMI Filter With Fuse And do soquete 18

Expedição:

---Termos de envio: DHL, UPS, Fedex, TNT, EMS

---O porto é Shenzhen ou como pedidos.



Imagens da fábrica:

Tipo especial filtro do módulo da entrada do poder do interruptor 1A~10A de EMI Filter With Fuse And do soquete 19

Tipo especial filtro do módulo da entrada do poder do interruptor 1A~10A de EMI Filter With Fuse And do soquete 20

Tipo especial filtro do módulo da entrada do poder do interruptor 1A~10A de EMI Filter With Fuse And do soquete 21
