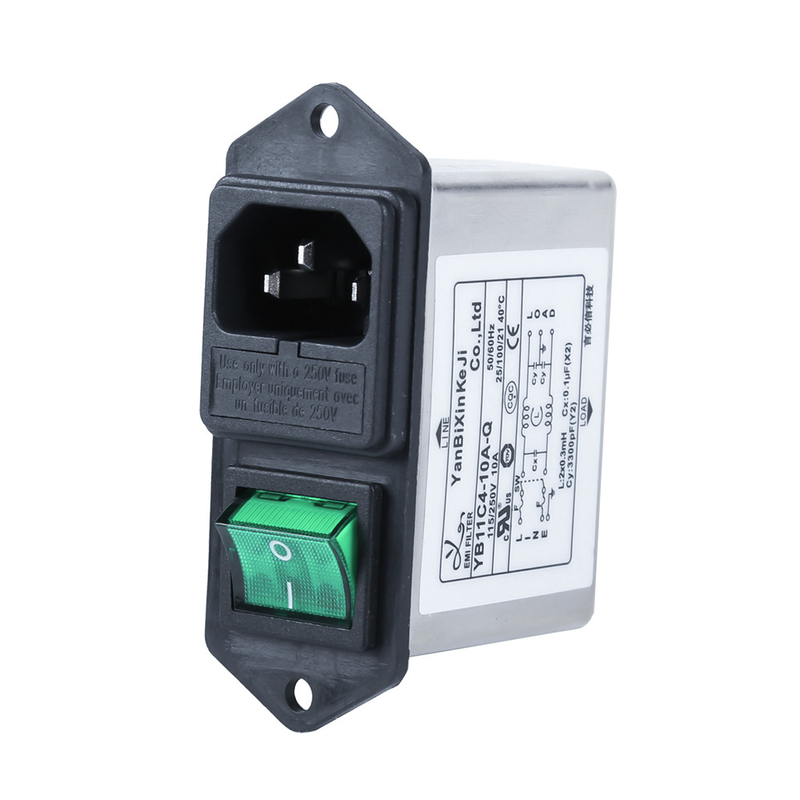

filtro da entrada do IEC de EMI Filter do poder de 1~10A YB11C4 com soquete, interruptor e fusível
O IEC obstrui dentro EMI Filter:
YB11C4-10A-Q é um filtro do módulo da entrada do poder. É um compacto e fácil instalar o filtro que obstrui diretamente em uma tomada da alimentação CA. Nossos padrões de projeto são de acordo com IEC60939, e os filtros passaram o UL, CQC, certificação do TUV.
Característica do filtro do módulo da entrada do poder:
1. Os produtos têm a atenuação alta, com base em bloqueadores com resistência de saturação alta e comportamento térmico excelente
2. os tipos (R5) cumprem com as exigências de IEC/EN60601-1 para o afastamento de segurança, a corrente do escapamento e os testes do hipot.
3. tamanho compacto: Os filtros para iem de encaixe do IEC são pequenos e compactos, que os faz fáceis instalar e se usar em uma variedade de aplicações.
4. a instalação fácil: Os filtros para iem de encaixe do IEC são fáceis não instalar e exigir nenhuma fiação ou alteração adicional ao sistema. Obstruem simplesmente na alimentação CA o soquete e fornecem a filtração imediata do IEM.
Aplicações típicas:
1. Elétrico portátil e equipamentos eletrônicos;
2. Equipamento médico;
3. Equipamento do teste e de medida;
4. Pequenos e médios máquinas e equipamento da família
5. Fonte de alimentação monofásica, fonte de alimentação do interruptor-modo
Especificação de YB11C4-10A-Q:
| Produto | Filtro do soquete do IEC de YB-C | Corrente avaliado | 1~10A |
| Modelo | YB11C4-10A-Q | Temperatura ambiental | 40°C |
| Função de transferência | De passe baixo | Variação da temperatura | 25 / 085/21 |
| Tipo do pacote | Montagem de superfície | Frequência de funcionamento | 50/60HZ |
| Frequência de centro nominal | 50K-30MHZ | Fase à fase | 1450VDC |
| Perda de inserção | 30~90dB | Linha a moer | 2250VDC |
| Impedância entrada | 50Ω | Corrente máxima do escapamento | 115VAC/50HZ 0.4mA máximo 250VAC/60HZ 0.8mA máximo |
| Tensão avaliado | 115V/250V | MOQ | 100pcs |
Regra de nomeação:
| YB | 11 | C4 | - | 10A | - | Q |
| | | | | | | | | | | ||
| Fase monofásica | Circuito | Dimensão | Atual | Conexão da saída | ||
| circuito do 11:11 | C4 | 6A: 6 ampères | Q: rápido-na aba 250 | |||
| C3: um fusível | 8A: 8 ampères | W: fio | ||||
| C4: fusível dobro | 10A: 10 ampères | S: Terminais do talão da solda |
*Q: Rápido-em 6.35x0.8mm S: solda 4.0x0.8mm W: UL1015 18awg
Tabela da seleção do filtro:
| Número da peça. | Caso | Correntes avaliados (a) | Conexões da saída |
| YB11C4 | C4 | 1 | Rápido-no terminal |
| YB11C4 | C4 | 3 | |
| YB11C4 | C4 | 6 | Fio |
| YB11C4 | C4 | 8 | |
| YB11C4 | C4 | 10 |
Terminais do talão da solda |

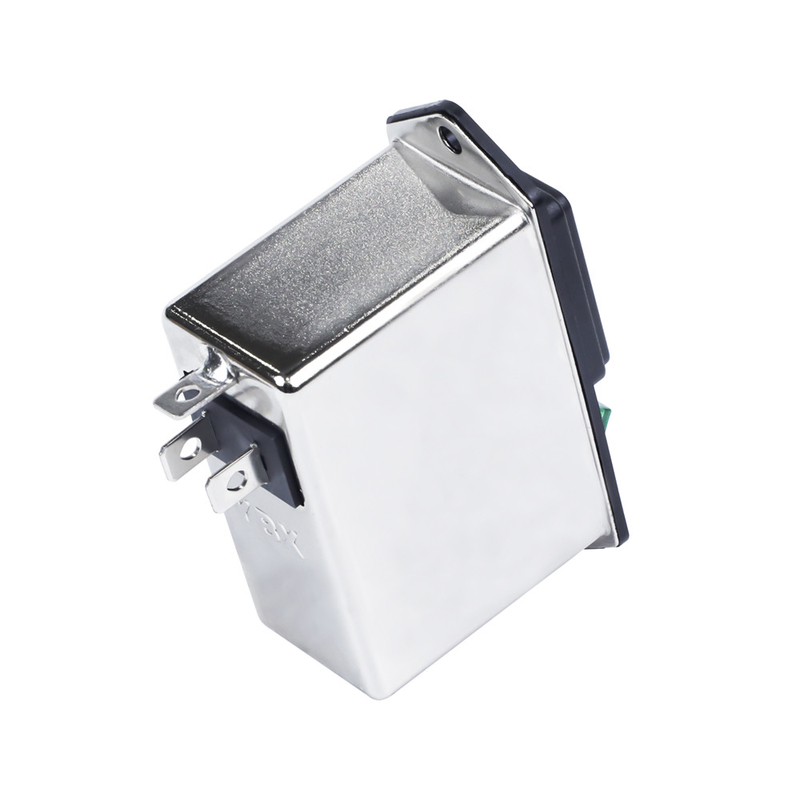

YB11C4-10 A-Q Product Picture:
| Caso | B | C | D | E | F | G | H | Mim | J | K | L | ||||||||||||||||||
| C3/C4 | 62 | 61 | 29,5 | 80 | 72 | 35 | 11 | 11 | 17 | 3,5 | 6.35*0.8 | 46 | |||||||||||||||||
| Tolerâncias | ±1 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.5 | ±1 | ±0.15 | 46 | |||||||||||||||||
Diagrama esquemático elétrico:
