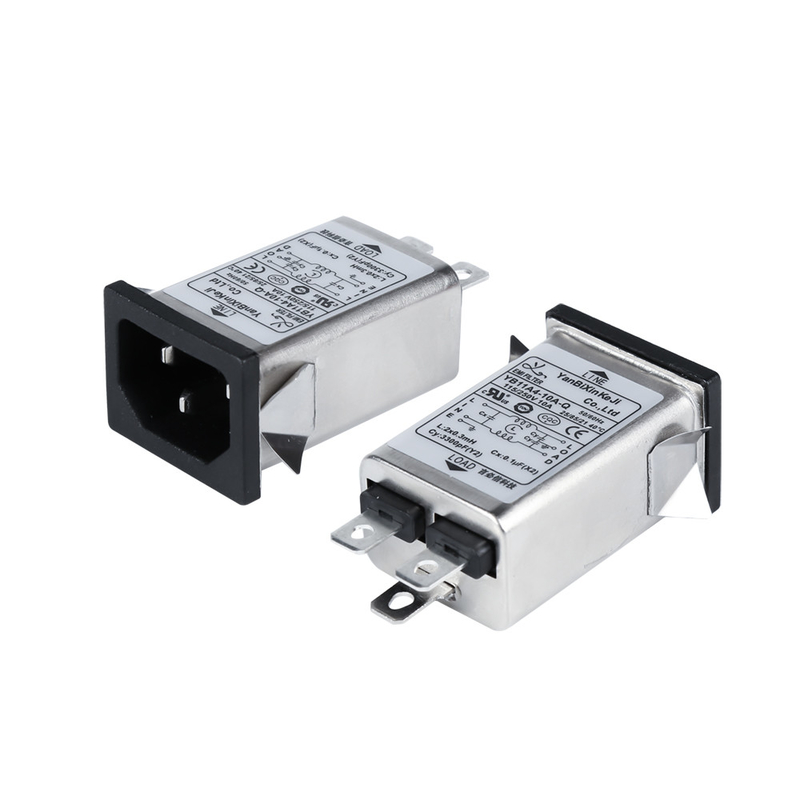

YB11A4-10A-Q 110V/250V Plug In Filtro EMI IEC Filtro de entrada para aparelhos médicos
Filtro de entrada IEC com soquete
Especificação do Filtro EMI:
| Item | Filtro de energia Emi |
| Modelo | Filtro Emi Power YB-A |
| Função de transferência | Passagem baixa |
| Tipo de embalagem | Montagem em superfície |
| Frequência Central Nominal | 10K-30MHZ |
| Perda de inserção | 60~90dB |
| Impedância de entrada | 50Ω |
| Tensão nominal | 125VCA 250VCA |
| Corrente Nominal | 1A 3A 6A 10A |
| Temperatura Ambiental | 40°C |
| Faixa de temperatura | 25/085/21 |
| Frequência de operação | 50/60 Hz |
| linha a linha | 1450VCC |
| Linha para Terra | 2250VCC |
| Corrente máxima de fuga | 115VAC/50HZ 0,3uA máx. |
| MOQ | 500 unidades |
| Preço | USD1~2/Metro |
| Tempo de espera | 5~15 dias úteis |
Características:
1. Excelente desempenho/estrutura compacta
2. Versões médicas opcionais (tipo (R5))
3. Conexão rápida (6,35*0,8 mm), solda ou fio
4. Filtros de potência de alto desempenho e alta atenuação com soquete IEC 320
5. Os tipos (R5) atendem aos requisitos de IEC/EN60601-1 para folga de segurança, corrente de fuga e teste de alta hipot.
6. Há uma variedade de peças e combinações para atender aos testes de EMC de diferentes clientes.
Aplicações Típicas:
-- Especialmente projetado para TV LCD e PDP, aplicações médicas, aparelhos elétricos em geral.
-- Equipamento médico
-- Equipamento de teste e medição
-- Máquinas e equipamentos domésticos de pequeno e médio porte
Regra de Nomeaçãodo Filtro de Entrada IEC
| YB | 11 | A4 | - | 10A | - | Q |
| | | | | | | | | | | ||
| Fase única | O circuito | Dimensão | Atual | Conexão de Saída | ||
| circuito 11:11 | A4 | 6A: 6 ampères | Q: aba rápida 250 | |||
| 8A: 8 ampères | W:fio | |||||
| 10A: 10 ampères | S:Terminais de terminal de solda |
*Q: Encaixe rápido 6,35x0,8mmS: solda 4.0x0.8mmW: UL1015 18awg
Tabela de Seleção de Filtro:
| Número da peça | Caso | Correntes Nominais (A) | Conexões de Saída |
| YB11A4 | A4 | 1 | Terminal rápido |
| YB11A4 | A4 | 3 | |
| YB11A4 | A4 | 6 | Arame |
| YB11A4 | A4 | 8 | |
| YB11A4 | A4 | 10 | Terminais de solda |
Tabelas:
| Nº do modelo | Corrente Nominal @40°C |
Opções de Terminal* |
Resistor descarregador (opcional) |
G |
Corrente de fuga 250V/50Hz | Esquema elétrico | Tensão nominal (V) | Frequência operacional (Hz) | |||||||||||||||||||||||||||||||||||||
| YB11A3-1A | 1A | Q | S | C | - | - |
<0,8mA |
Figura 1 |
115/250V |
50/60 Hz |
|||||||||||||||||||||||||||||||||||
| YB11A3-2A | 2A | Q | S | C | - | - | Figura 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A3-3A | 3A | Q | S | C | - | - | Figura 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A3-4A | 4A | Q | S | C | - | - | Figura 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A3-6A | 6A | Q | S | C | - | - | Figura 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A3-8A | 8A | Q | S | C | - | - | Figura 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A3-10A | 10A | Q | S | C | - | - | Figura 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A3-15A | 15A | Q | S | C | - | - | Figura 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-1A | 1A | Q | S | C | - | - | Figura 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-2A | 2A | Q | S | C | - | - | Figura 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-3A | 3A | Q | S | C | - | - | Figura 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-4A | 4A | Q | S | C | - | - | Figura 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-6A | 6A | Q | S | C | - | - | Figura 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-8A | 8A | Q | S | C | - | - | Figura 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-10A | 10A | Q | S | C | - | - | Figura 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-15A | 15A | Q | S | C | - | - | Figura 1 | ||||||||||||||||||||||||||||||||||||||
Tabelas de Tipo Médico:
| Nº do modelo | Corrente Nominal @40°C |
Opções de terminal | Resistor de purga](opcional) | Equipamento médico 5 |
G |
Corrente de fuga 250V/50Hz | Esquema elétrico |
Tensão nominal (V) | Frequência operacional (Hz) | |||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||
| YB11A3-1A-x(R5) | 1A | Q | S | C | 1 | 5 | - |
<5μA |
Figura 2 |
115/250V |
50/60 Hz |
|||||||||||||||||||||||||||||||||||||
| YB11A3-2A-x(R5) | 2A | Q | S | C | 1 | 5 | - | Figura 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-3A-x(R5) | 3A | Q | S | C | 1 | 5 | - | Figura 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-4A-x(R5) | 4A | Q | S | C | 1 | 5 | - | Figura 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-6A-x(R5) | 6A | Q | S | C | 1 | 5 | - | Figura 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-8A-x(R5) | 8A | Q | S | C | 1 | 5 | - | Figura 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-10A-x(R5) | 10A | Q | S | C | 1 | 5 | - | Figura 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-15A-X(R5) | 15A | Q | S | C | 1 | 5 | - | Figura 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-1A-x(R5) | 1A | Q | S | C | 1 | 5 | - | Figura 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-2A-x(R5) | 2A | Q | S | C | 1 | 5 | - | Figura 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-3A-x(R5) | 3A | Q | S | C | 1 | 5 | - | Figura 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-4A-x(R5) | 4A | Q | S | C | 1 | 5 | - | Figura 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-6A-x(R5) | 6A | Q | S | C | 1 | 5 | - | Figura 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-8A-x(R5) | 8A | Q | S | C | 1 | 5 | - | Figura 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-10A-x(R5) | 10A | Q | S | C | 1 | 5 | - | Figura 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-15A-X(R5) | 15A | Q | S | C | 1 | 5 | - |
Figura 2 |
||||||||||||||||||||||||||||||||||||||||
Esquema elétrico:
Dimensão Mecânica (Unidade: mm)
| Caso | A | B | C | D | E | F | G | H | EU | J | k | ||||||||||||||
| A3 | 56 | 28,5 | 21 | 31 | 24 | 12.7 | 11.8 | 13.5 | 3.2 | 6,3*0,8 | |||||||||||||||
| A4 | 56 | 28,5 | 21 | 31 | 24 | 12.7 | 11.8 | 13.5 | 3.2 | 6,3*0,8 | |||||||||||||||
| tolerâncias | ±1 | ±1 | ±1 | ±1 | ±0,15 | ±1 | ±0,5 | ±0,5 | ±0,5 | ±1 | ±0,15 | ||||||||||||||
Tabela de perda de inserção (no sistema de 50ohm de acordo com IEC/CISPR No.17)
Equipamento de Medição
Antes do início da produção, testamos as matérias-primas em nosso laboratório para garantir que atendam aos nossos padrões de qualidade, respeito ao meio ambiente e segurança.Testador de névoa salina, testador de temperatura e umidade constantes e testador de pressão são alguns dos equipamentos de teste que usamos para garantir a qualidade de nossos filtros EMI desde a fonte.
