Filtro de linha YB11E2 3A Conexão por fio Filtro monofásico para teste de retificação EMC
A YBX oferece a mais ampla seleção de filtros EMC/EMI do mundo. Soluções padronizadas e específicas para o cliente - com suporte total de engenharia - ajudam a atender aos padrões internacionais de conformidade e a melhorar a imunidade e a segurança de equipamentos elétricos e eletrônicos.
Especificação Técnica:
| Item | Filtro de linha YB11E2 |
| Modelo | YB11E2-3A-W |
| Função de Transferência | Passa-Baixa |
| Tipo de Pacote | Montagem em Superfície |
| Frequência Central Nominal | 10K-30MHZ |
| Perda de Inserção | 60~90dB |
| Impedância de Entrada | 50Ω |
| Tensão Nominal | 115V/250V |
| Corrente Nominal | 3~15A |
| Temperatura Ambiente | 40°C |
| Faixa de Temperatura | 25 / 085 / 21 |
| Frequência de Operação | 50/60HZ |
| Linha para Linha | 1450VDC |
| Linha para Terra | 2250VDC |
| Corrente Máxima de Fuga | 250VAC/60HZ 0.8mA Máx |
Características:
-- Correntes nominais de 1 a 10A
-- Desempenho de filtragem de uso geral
-- Versões médicas opcionais (tipo (R5))
-- Produtos personalizados de acordo com os requisitos do cliente.
Aplicações Típicas:
-- Equipamentos elétricos e eletrônicos
-- Equipamentos médicos
-- Equipamentos de comunicação de dados
-- Equipamentos de automação de escritório
Tabela de Seleção de Filtros:
| Nº da Peça | Caixa | Correntes Nominais (A) | Conexões de Saída |
| YB11E2-3A | E2 | 3 | Terminal Fast-on |
| YB11E2-6A | E2 | 6 | |
| YB11E2-10A | E2 | 10 | Parafuso M4/M6/M8 |
| YB11E2-15A | E2 | 15 | |
| YB11E2-20A | E2 | 20 | Fio |
*Q: Fast-on 6.35x0.8mmS: Terminal de parafusoW: UL1015 18awg
Tabelas:
| Nº do Modelo | Corrente Nominal @40°C |
Opções de Terminal* | Resistor de sangria (opcional) | Corrente de fuga 250V/50Hz | Esquema Elétrico | Tensão Nominal (V) | Frequência de Operação (Hz) | ||
| YB12D1-3A | 3A | Q | - | W | - | <0.8mA | Fig.1 | 115/250V | 50/60Hz |
| YB12D1-6A | 6A | Q | - | W | - | Fig.1 | |||
| YB12D2-6A | 6A | Q | S | W | - | Fig.1 | |||
| YB12D2-8A | 8A | Q | S | W | - | Fig.1 | |||
| YB12D2-10A | 10A | Q | S | W | - | Fig.1 | |||
| YB12D2-15A | 15A | Q | S | - | - | Fig.1 | |||
| YB12D2-20A | 20A | Q | S | - | - | Fig.1 | |||
| YB12D3-10A | 10A | Q | S | W | - | Fig.1 | |||
| YB12D3-15A | 15A | Q | S | - | - | Fig.1 | |||
| YB12D3-20A | 20A | Q | S | - | - | Fig.1 | |||
| YB12D4-30A | 30A | - | S | - | - | Fig.1 | |||
| YB12D5-30A | 30A | - | S | - | - | Fig.1 | |||
Esquema Elétrico &Dimensão Mecânica (Unidade: mm)

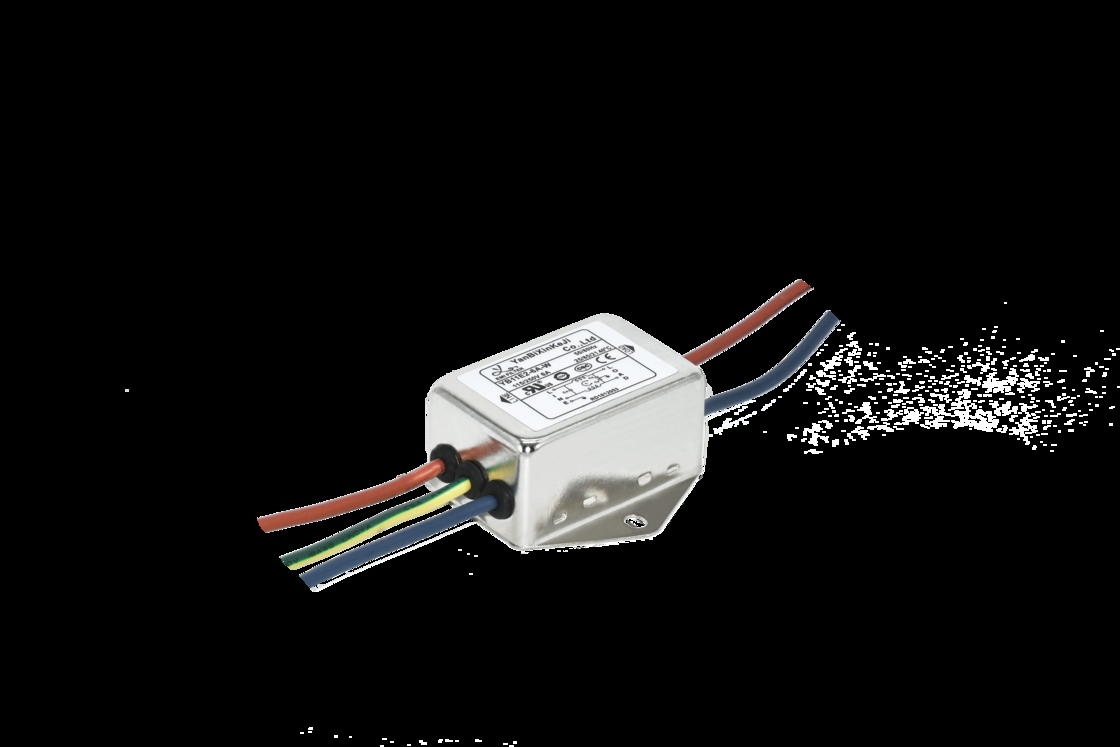

Imagem do Filtro EMI YB11E2-3A-W:
Tabela de perda de inserção (No sistema de 50ohm de acordo com IEC/CISPR No.17)
