equipamento médico do filtro de 110V 250V 10A EMI Noise Filter Single Phase
YB11E1 fase monofásica EMI Filter:
YB11E1-10A-Q (R) é o filtro da fase monofásica projetado reduzir ou eliminar a existência da interferência eletromagnética no sistema de energia. É composto geralmente dos indutores, capacitores e resistores, com boa atenuação do comum-modo e do modo do diferencial.
Característica YB11E1 da série Emi Filter:
1. Elétrico e equipamentos eletrônicos
2. Equipamento médico
3. Automatização de construção
4. Equipamento da burótica e do datacom
Especificação técnica:
| Artigo | Fase monofásica EMI Filter |
| Modelo | YB11E1-10A-Q (R) |
| Função de transferência | De passe baixo |
| Tipo do pacote | Montagem de superfície |
| Frequência de centro nominal | 10K-30MHZ |
| Perda de inserção | 60~90dB |
| Impedância entrada | 50Ω |
| Tensão avaliado | 115V/250V |
| Corrente avaliado | 1~30A (opcional) |
| Temperatura ambiental | 40°C |
| Variação da temperatura | 25 / 085/21 |
| Frequência de funcionamento | 50/60HZ |
| Fase à fase | 1450VDC |
| Linha a moer | 2250VDC |
| Corrente máxima do escapamento | 250VAC/50HZ 5uA máximo |
| MOQ | 100PCS |
| Preço | Negociável |
Regra de nominação:
| YB | 11 | E1 | - | 10A | - | Q |
| | | | | | | | | | | ||
| Fase monofásica | Circuito | Dimensão | Atual | Conexão da saída | ||
| circuito do 11:11 | E1 | 6A: 6 ampères | Q: rápido-no terminal | |||
| 8A: 8 ampères | S: Parafuso M4 | |||||
| 10A: 10 ampères | W: fio |
*Q: Rápido-em 6.35x0.8mm S: Talão W do parafuso: UL1015 18awg
Tabela da seleção do filtro:
| Número da peça. | Caso | Correntes avaliados (a) | Conexões da saída |
| YB11E1-1A | E1 | 1 | Rápido-no terminal |
| YB11E1-3A | E1 | 3 | |
| YB11E1-6A | E1 | 6 | Parafuso M4 |
| YB11E1-8A | E1 | 8 | |
| YB11E1-10A | E1 | 10 | Fio |
Diagrama esquemático elétrico:
Dimensão mecânica (unidade: milímetro)

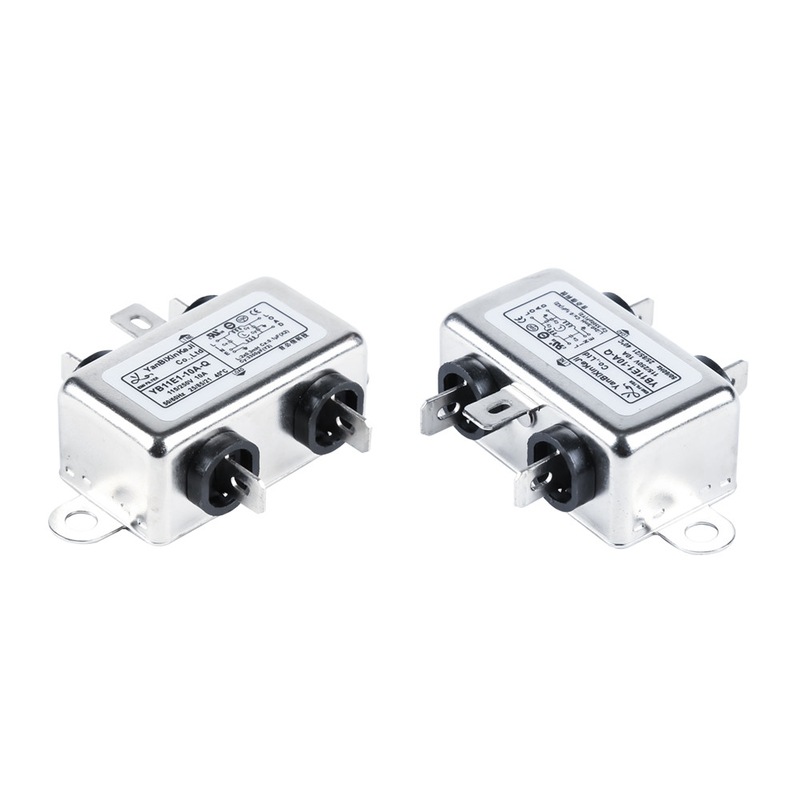

YB11E1-10A-Q (R) imagem do filtro da fase monofásica:
Equipamento de medição
Antes que a produção comece, nós testamos as matérias primas em nosso laboratório para assegurar-se de que encontrem nossos padrões de qualidade, amizade ambiental e segurança. O verificador do pulverizador de sal, o verificador da temperatura constante e da umidade, e o verificador da pressão são algum do equipamento que de teste nós nos usamos para assegurar a qualidade de nossos filtros para iem da fonte.
