Lugar de origem:
China
Marca:
YBX
Certificação:
cUL, ENEC, CE, ROHS
Número do modelo:
YX82G2-20A-S
Contacte-nos
vídeo
150A inversor EMI Filter 250V, filtro passivo da compatibilidade eletrónica 440VAC para o servo motor
Especificação técnica:
| Artigo | Filtro de linha elétrica |
| Modelo | Filtro de linha elétrica YX-G |
| Função de transferência | De passe baixo |
| Tipo do pacote | Montagem de superfície |
| Frequência de centro nominal | 10K-30MHZ |
| Perda de inserção | 60~90dB |
| Impedância entrada | 50Ω |
| Tensão avaliado | 380V/440V |
| Corrente avaliado | 1~1200A |
| Temperatura ambiental | 40°C |
| Variação da temperatura | 25 / 085/21 |
| Frequência de funcionamento | 50/60HZ |
| Fase à fase | 1450VDC |
| Linha a moer | 2250VDC |
| Corrente máxima do escapamento | 250VAC/60HZ 0.8mA máximo |
| MOQ | 5pcs |
| Preço | USD3.8~98.8/Meter |
| Prazo de execução | dia útil 5~20 |

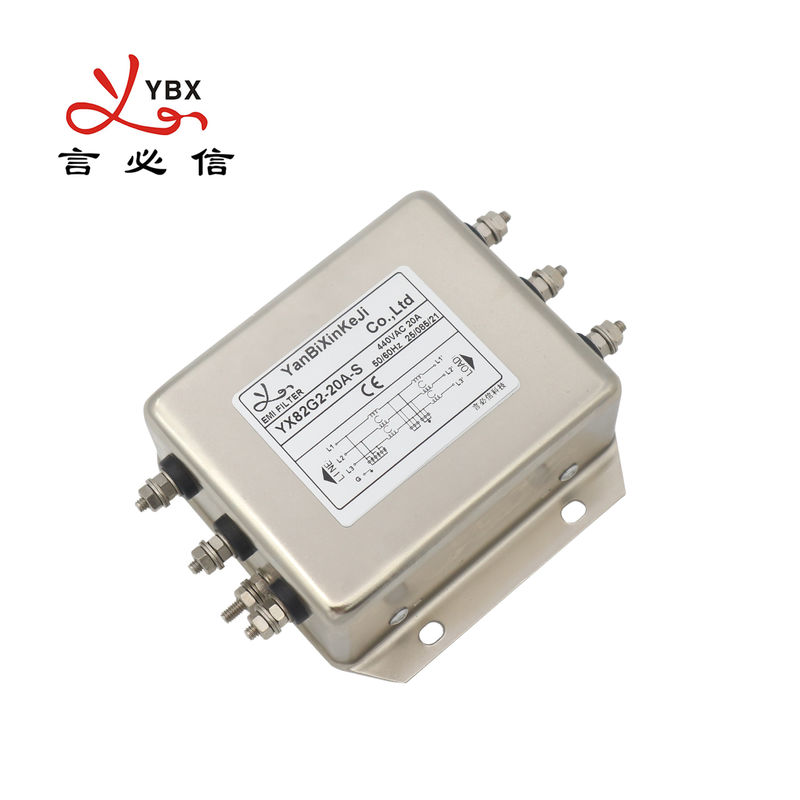

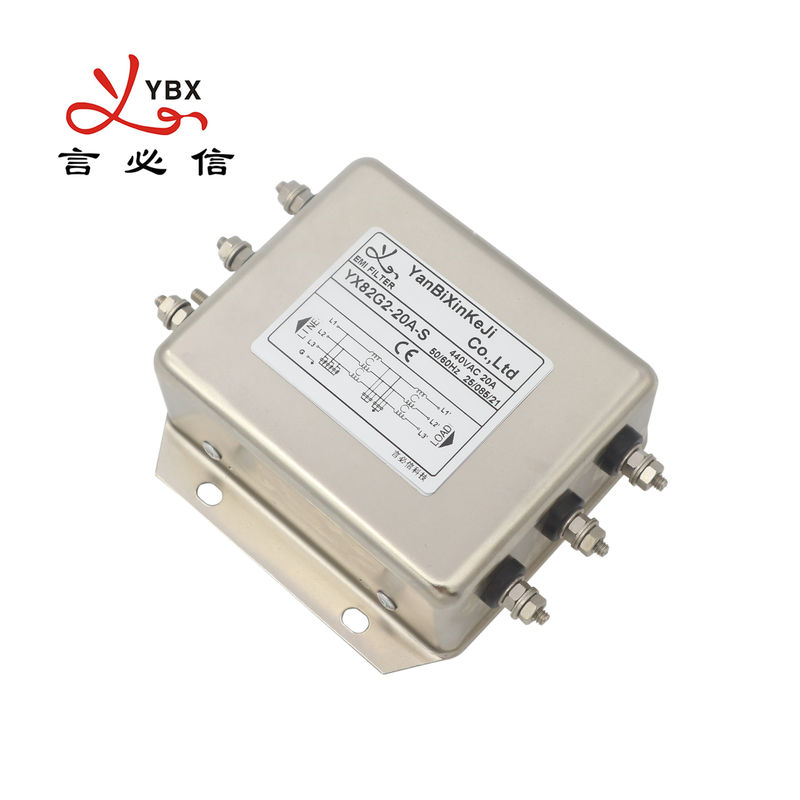

Imagem do produto:
Características:
-- Proteção contra a interferência da tensão
-- Circuitos de filtração de duas fases avançados com altamente saturação de indutores toroidal resistentes
-- Terminais de cobre da barra aplicados para versões acima de 250A para manter o ritmo com conexão do standard internacional, a fácil e a segura;
-- Produtos personalizados de acordo com as exigências de cliente
Aplicações típicas:
1. Sistemas informáticos de unidade central
2. Servo motor
3. UPS/SMPS
4. Equipamentos eletrônicos industriais usando o princípio da conversão de frequência
Regra de nominação:
YX 83 G1 - 3A - Q
¦ ¦ ¦ ¦
caso do circuito conexão atual
Tabula:
| Modelo não. | Corrente avaliado @40°C |
Terminal Options* | Escapamento 440V/50Hz atual | Diagrama esquemático elétrico | Tensão avaliado (V) | Frequência de funcionamento (hertz) | ||||||||||||||||||||||||||||||
| YX83G1-1A | 1A | Q | S | T | <1> | Fig.1 | 250/440V | 50/60Hz | ||||||||||||||||||||||||||||
| YX83G1-3A | 3A | Q | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX83G1-6A | 6A | Q | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX83G2-10A | 10A | Q | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX83G2-15A | 15A | Q | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX83G2-20A | 20A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX83G3-10A | 10A | - | S | T | <2> | Fig.1 | ||||||||||||||||||||||||||||||
| YX83G3-20A | 20A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX83G3-30A | 30A | - | S | T | <5> | Fig.1 | ||||||||||||||||||||||||||||||
| YX83G5-30A | 30A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX83G5-50A | 50A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX83G5-60A | 60A | - | S | T | <7> | Fig.1 | ||||||||||||||||||||||||||||||
| YX83G4-100A | 100A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX83G4-150A | 150A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX83G6-200A | 200A | - | S | T | <10> | Fig.1 | ||||||||||||||||||||||||||||||
Diagrama esquemático elétrico:
Fig.1
Dimensão mecânica (unidade: milímetro)
| Caso | B | C | D | E | F | G | H | Mim | J | K | L | |||||||||||||||||||||||||||||
| G1 | 72 | 65 | 39 | 75 | 85 | 35 | 22 | 45 | M4 | M4/M6 | ||||||||||||||||||||||||||||||
| G2 | 98 | 80 | 40 | 95 | 105 | 50 | 20 | 4.5*6.5 | 50 | M4 | M4/M6 | |||||||||||||||||||||||||||||
| G3 | 120 | 100 | 50 | 115 | 130 | 50 | 28 | 4*6 | 60 | M4 | M4/M6 | |||||||||||||||||||||||||||||
| G4 | 200 | 127 | 80 | 150 | 170 | 62 | 49,5 | 6*9 | 117 | M6/M8 | M8/M10 | |||||||||||||||||||||||||||||
| G5 | 150 | 105 | 60 | 120 | 135 | 55 | 35 | 4*6 | 90 | M6 | M8 | |||||||||||||||||||||||||||||
| G6 | 260 | 170 | 100 | 196 | 220 | 85 | 65 | 8*12 | 172 | M8 | M10 | |||||||||||||||||||||||||||||
| Tolerâncias | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.15 | ±0.15 | ±0.15 | ||||||||||||||||||||||||||||||
Tabela da perda de inserção (no sistema 50ohm que concorda IEC/CISPR No.17)
Modo comum -------- modo diferencial
6/10A 20A
40A 80A
100A
