Lugar de origem:
China
Marca:
YBX
Certificação:
cUL, TUV, CQC, CE, ROHS
Número do modelo:
YB11E1-10A-Q
Contacte-nos
vídeo
vídeo
Filtro de linha elétrica da fase monofásica do filtro da compatibilidade eletrónica de YB11E1-10 A-Q Low Pass para equipamentos eletrônicos
Filtro da fase YB11E1 monofásica:
YB11E1-10A-Q é o filtro da fase monofásica com desempenho de alta frequência excelente da atenuação. A saída pode ser Rápido-no terminal, fio, escala de frequência de M4 Screw.The entre 150 quilohertz e 30 megahertz. Conformidade com os valores de limite exigidos sob padrões residenciais e industriais.
.
1. O tamanho compacto pode ser aplicado às várias situações.
2. os filtros YB11 estão igualmente disponíveis como os filtros de duas fases (YB35) no environmment ruidoso.
3. Há uma variedade de peças e combinações para encontrar testes da compatibilidade eletrónica do cliente diferente.
4. produtos personalizados de acordo com as exigências de cliente.
Aplicações típicas:
-- Elétrico e equipamentos eletrônicos
-- Equipamento médico
-- Equipamento do Datacom
-- Equipamento da burótica e do datacom
Especificação técnica:
| Artigo | Filtro da compatibilidade eletrónica da série de E |
| Modelo | YB11E1-10A-Q |
| Função de transferência | De passe baixo |
| Tipo do pacote | Montagem de superfície |
| Frequência de centro nominal | 10K-30MHZ |
| Perda de inserção | 60~90dB |
| Impedância entrada | 50Ω |
| Tensão avaliado | 115V/250V |
| Corrente avaliado | 1~20A |
| Temperatura ambiental | 40°C |
| Variação da temperatura | 25 / 085/21 |
| Frequência de funcionamento | 50/60HZ |
| Fase à fase | 1450VDC |
| Linha a moer | 2250VDC |
| Corrente máxima do escapamento | 250VAC/60HZ 0.8mA máximo |
| MOQ | 100pcs |
Regra de nominação:
| YB | 11 | E1 | - | 10A | - | Q |
| ∣ | ∣ | ∣ | ∣ | ∣ | ||
| Fase monofásica | Circuito | Dimensão | Atual | Conexão da saída | ||
| circuito do 11:11 | E1 | 6A: 6 ampères | Q: rápido-na aba 250 | |||
| 10A: 10 ampères | W: fio | |||||
| 15A: 15 ampères | S: Terminais do talão da solda |
*Q: Rápido-em 6.35x0.8mm S: Talão W do parafuso: UL1015 18awg
Tabela da seleção do filtro:
| Número da peça. | Caso | Correntes avaliados (a) | Conexões da saída |
| YB11E1-3A | E1 | 3 | Rápido-no terminal |
| YB11E1-6A | E1 | 6 | |
| YB11E1-8A | E1 | 8 | Terminais do talão da solda |
| YB11E1-10A | E1 | 10 | |
| YB11E1-15A | E1 | 15 | Fio |

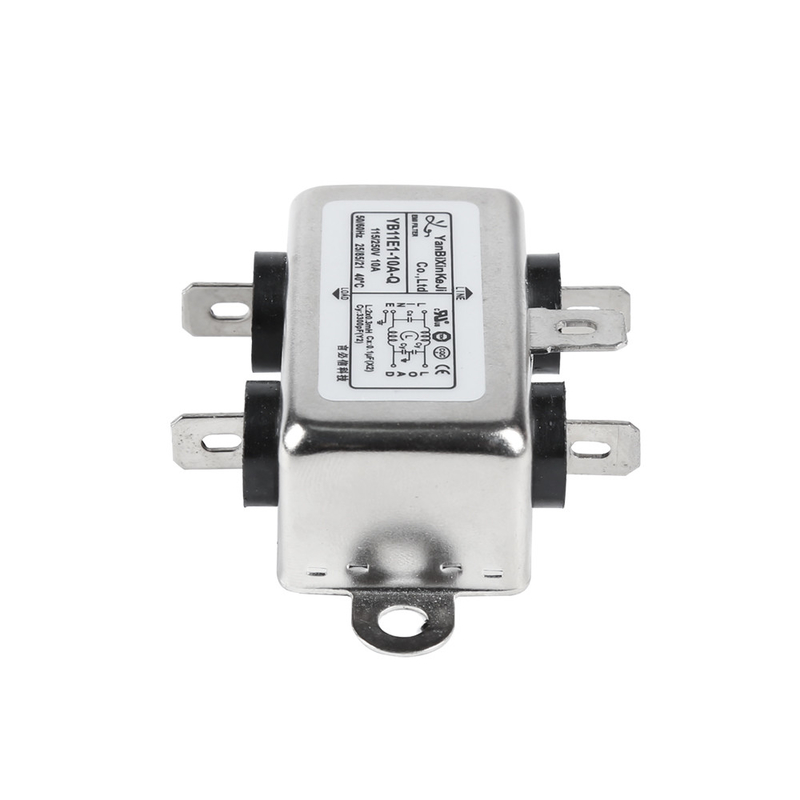

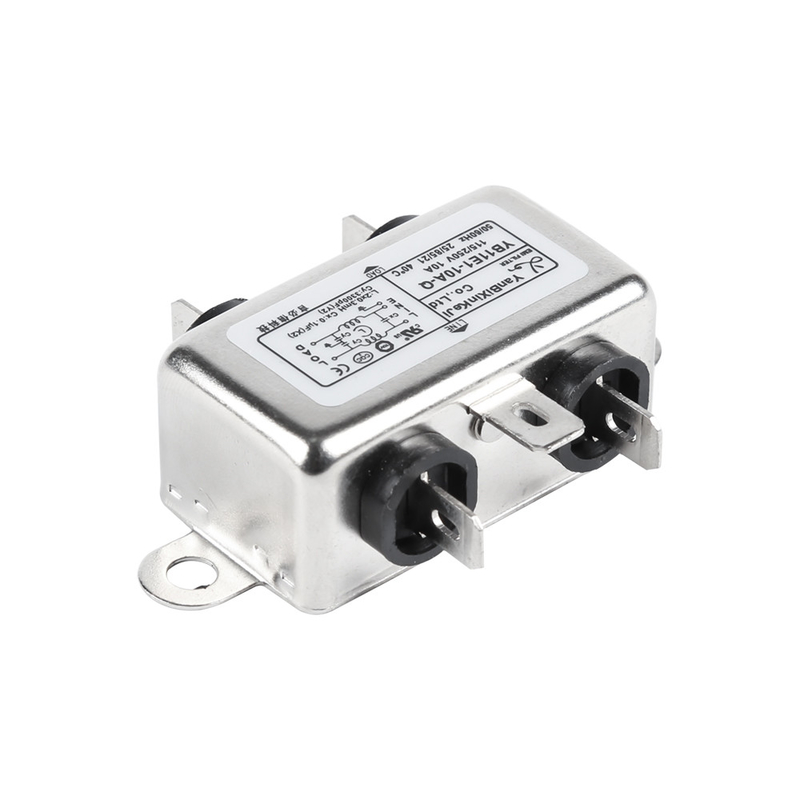

YB11E1-10 A-Q Filter Picture:
Diagrama esquemático elétrico:
Dimensão mecânica (unidade: milímetro)
| Caso | B | C | D | E | F | G | H | Mim | J | K | ||||||||||||||||
| E1 | 24 | 44 | 19 | 54,5 | 64,5 | 23 | 9,5 | 4,5 | 6.3*0.8 | |||||||||||||||||
| E2 | 44 | 29 | 22 | 40 | 50 | 15 | 8 | 4,5 | 3,5 | UL1015 | ||||||||||||||||
| E3 | 32 | 46 | 22,5 | 54 | 62 | 24 | 12,5 | 4,5 | 6.3*0.8 | |||||||||||||||||
| Tolerâncias | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.15 | ±0.15 | ±0.15 | ||||||||||||||||
