Filtro EMI da série YB11E 220V 6A Filtro de energia monofásico para alimentação
Especificação técnica:
| Ponto | Filtro de linha de alimentação |
| Modelo | YB11E1-6A-W |
| Função de transferência | Passagem baixa |
| Tipo de embalagem | Montagem de superfície |
| Frequência nominal do centro | 10 K-30 MHz |
| Perda de inserção | 60 a 90 dB |
| Impedância de entrada | 50Ω |
| Voltagem nominal | 115 V/250 V |
| Corrente nominal | 1 ~ 10A |
| Temperatura ambiental | 40°C |
| Intervalo de temperatura | 25 / 085 / 21 |
| Frequência de funcionamento | 50/60 Hz |
| Linha a Linha | 1450VDC |
| Linha para o chão | 2250VDC |
| Corrente máxima de vazamento | 250VAC/60HZ 0,8mA no máximo |
Características:
-- Correntes nominais de 1 a 10 A
-- Desempenho de filtragem de uso geral
-- Versões médicas opcionais (tipo R5)
-- Produtos personalizados de acordo com os requisitos do cliente.
Aplicações típicas:
-- Equipamentos elétricos e electrónicos
-- Equipamento médico
-- Equipamento de computação
-- Equipamento de automação de escritório
Tabela de selecção de filtros:
| Parte N°. | Caso | Correntes nominais (A) | Conexões de saída |
| YB11E1-1A | E1 | 1 | Terminal de ligação rápida |
| YB11E1-3A | E1 | 3 | |
| YB11E1-6A | E1 | 6 | Parafusos M4/M6/M8 |
| YB11E1-10A | E2 | 10 | |
| YB11E1-15A | E1 | 15 | Fio |
* Q: 6.35x0.8mmS: ParafusoW: UL1015 18awg
Tabulatos:
| Número do modelo. | Corrente nominal @40°C |
Opções de terminais* | Resistência de hemorragia (opcional) | Corrente de fuga 250V/50Hz | Esquema elétrico | Voltagem nominal ((V) | Frequência de funcionamento ((Hz) | ||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||
| YB11E1-1A | 1A | Q | - | W | - | < 0,8 mA | Fig.1 | 115/250V | 50/60 Hz | ||||||||||||||||||||||||||||||||
| YB11E1-2A | 2A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
| YB11E1-3A | 3A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
| YB11E1-4A | 4A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
| YB11E1-6A | 6A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
| YB11E1-8A | 8A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
| YB11E1-10A | 10A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
| YB11E2-1A | 1A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
| YB11E2-2A | 2A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
| YB11E2-3A | 3A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
| YB11E2-4A | 4A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
| YB11E2-6A | 6A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
| YB11E2-8A | 8A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
| YB11E2-10A | 10A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
| YB11E3-1A | 1A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
| YB11E3-2A | 2A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
| YB11E3-3A | 3A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
| YB11E3-4A | 4A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
| YB11E3-6A | 6A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
| YB11E3-8A | 8A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
| YB11E3-10A | 10A | Q | - | W | - | Fig.1 | |||||||||||||||||||||||||||||||||||
Esquema elétrico:
Dimensão mecânica ((Unidade: mm)
| Caso | A | B | C | D | E | F | G | H | Eu... | J | K | |||||||||||||||
| E1 | 24 | 44 | 19 | 54.5 | 64.5 | 23 | 9.5 | 4.5 | 6.3*0.8 | |||||||||||||||||
| E2 | 44 | 29 | 22 | 40 | 50 | 15 | 8 | 4.5 | 3.5 | UL1015 | ||||||||||||||||
| E3 | 32 | 46 | 22.5 | 54 | 62 | 24 | 12.5 | 4.5 | 6.3*0.8 | |||||||||||||||||
| Tolerâncias Diferença pública |
± 1 | ± 1 | ± 1 | ± 0.15 | ± 1 | ± 0.5 | ± 0.5 | ± 0.15 | ± 0.15 | ± 0.15 | ||||||||||||||||

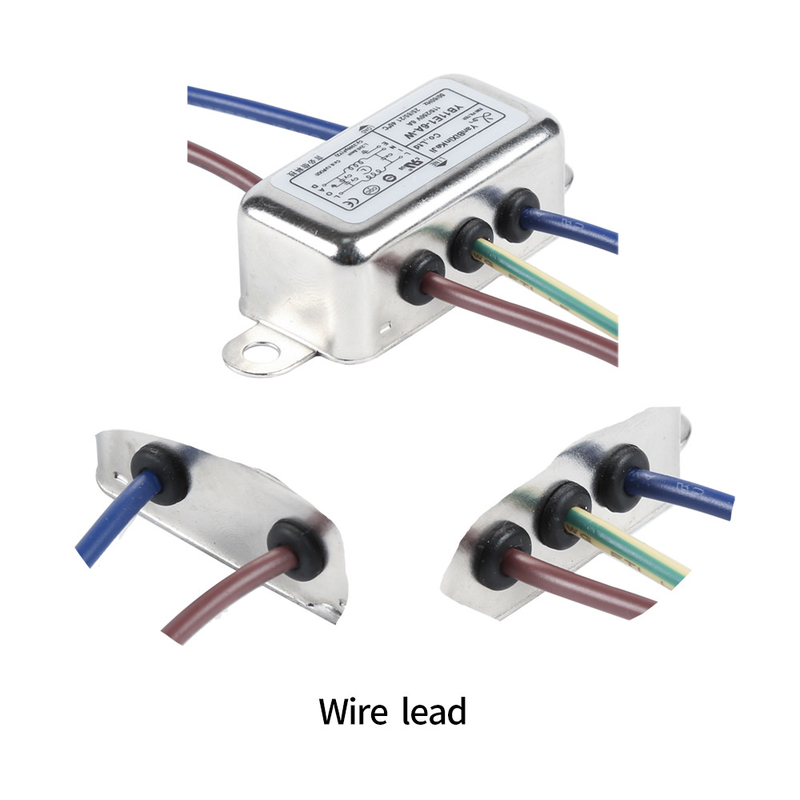

Imagem do filtro EMI YB11E1-6A-W:
Tabela de perdas de inserção ((Em sistema de 50 ohms de acordo com o n.o 17 do IEC/CISPR)
