Filtro monofásico de dupla fase 100A Filtro de linha de alimentação de alta corrente Certificação CE
Características do filtro EMI de dois estágios:
-- Concebidos para filtragem reforçada
-- Várias opções de terminais: faston/screw/terminal
-- Correntes nominais de 1 a 100 A
-- Excelente atenuação diferencial e de modo comum
-- Produtos personalizados de acordo com os requisitos do cliente.
Aplicações típicas:
-- Equipamentos elétricos e electrónicos
-- Equipamento médico
-- Equipamento de computação
-- Equipamento de automação de escritório
Especificação do filtro:
| Ponto | Filtro de linha de alimentação de dois estágios |
| Modelo | YB21F4-100A-S |
| Função de transferência | Passagem baixa |
| Tipo de embalagem | Montagem de superfície |
| Frequência nominal do centro | 150 KHZ-30 MHz |
| Perda de inserção | 60 a 90 dB |
| Impedância de entrada | 50Ω |
| Voltagem nominal | 115 V/250 V |
| Corrente nominal | 1 ~ 100A |
| Temperatura ambiental | 40°C |
| Intervalo de temperatura | 25 / 085 / 21 |
| Frequência de funcionamento | 50/60 Hz |
| Linha a Linha | 1450VDC |
| Linha para o chão | 2250VDC |
| Corrente máxima de vazamento | 250VAC/60HZ 0,8mA no máximo |
| MOQ | 100 pcs |
| Parte N°. | Caso | Correntes nominais (A) | Conexões de saída |
| YB21F4-10A | F4 | 10 | Terminal de ligação rápida |
| YB21F4-30A | F4 | 30 | |
| YB11F4-50A | F4 | 50 | Fio |
| YB11F4-60A | F4 | 60 | |
| YB11F4-80A | F4 | 80 | Parafusos M4 |
| YB11F4-100A | F4 | 100 |
* Q: 6.35x0.8mmS: ParafusoW: UL1015 18awg
Regra de nome:
| YB | 21 | F4 | - | 100A | - | S |
| - Não. | - Não. | - Não. | - Não. | - Não. | ||
| Fase única | Circuito | Dimensão | Corrente | Conexão de saída | ||
| 2121 circuito | F4 | 30A :30 Amp | Q: fast-on tab 250 | |||
| 50A: 50 amperios | S:M4 parafuso | |||||
| 100A: 100 amperios | T:terminal |

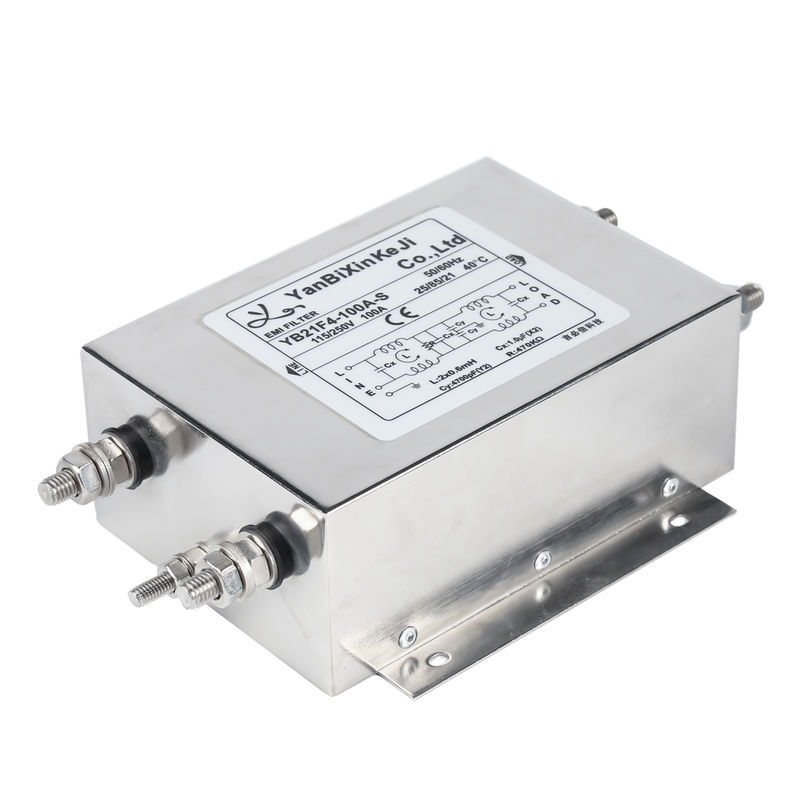

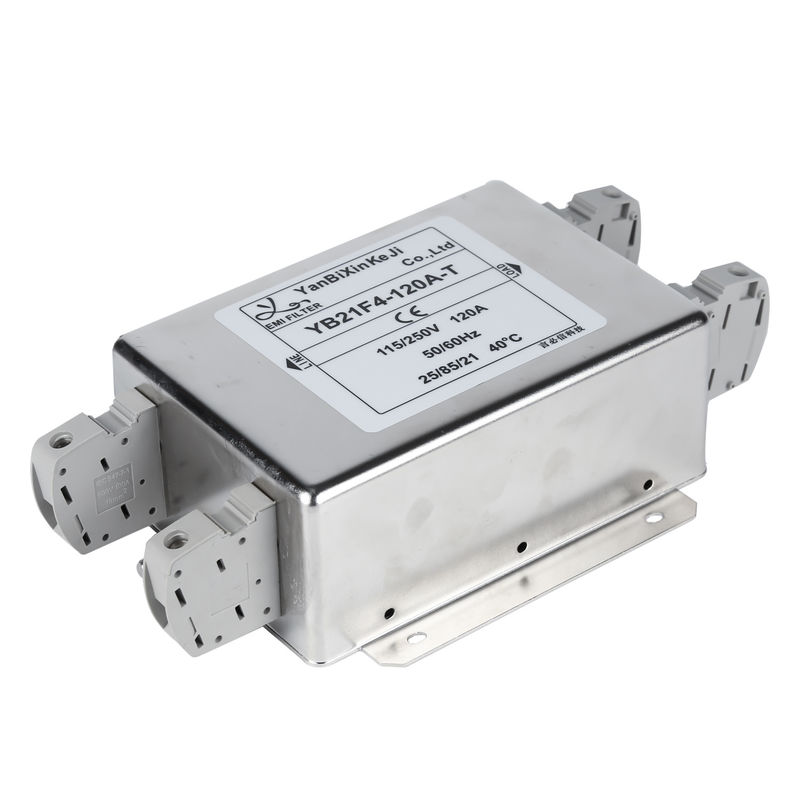

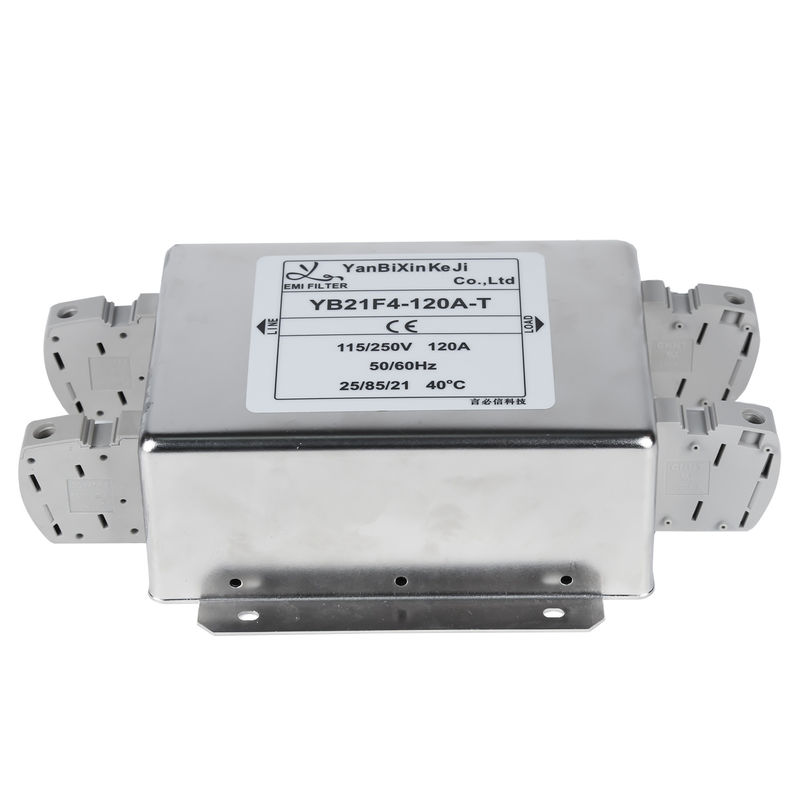

YB21F4-100A-S Imagem do produto:
Esquema elétrico:
Dimensão mecânica ((Unidade: mm)
| Caso | E3 | E4 | D1 | D2 | D3 | D4 | D5 | F1 | F2 | F3 | F4 | Tolerâncias | ||||||||||||||||||
| A | 32 | 44.5 | 51 | 51 | 63 | 63 | 73 | 72 | 98 | 120 | 150 | ± 1 | ||||||||||||||||||
| B | 46 | 50.5 | 33 | 51 | 51 | 51 | 56 | 65 | 80 | 100 | 105 | ± 1 | ||||||||||||||||||
| C | 22.5 | 30 | 29 | 21 | 29 | 38 | 44.5 | 39 | 41 | 50 | 60 | ± 1 | ||||||||||||||||||
| D | 54 | 61.5 | 60 | 63 | 75 | 75 | 87 | 75 | 95 | 115 | 120 | ± 0.15 | ||||||||||||||||||
| E | 62 | 70.5 | 68 | 72 | 85 | 85 | 98 | 45 | 50 | 80 | 90 | ± 1 | ||||||||||||||||||
| F | 24 | 28 | 20 | 27 | 25 | 27 | 30 | 35 | 50 | 60 | 60 | ± 0.5 | ||||||||||||||||||
| G | 12.5 | 10.5 | 10 | 10 | 10 | 15.5 | 16 | 22 | 24 | 26 | 35 | ± 0.5 | ||||||||||||||||||
| H | 4.5 | 6 | 4.5 | 4.5 | 5 | 4.5 | 4.5 | 4.2 | 4.2 | 4*6 | 4*6 | ± 0.15 | ||||||||||||||||||
| Eu... | 4.5 | 4.2*6.2 | 4.2*6.2 | 4*6 | 4*6 | ± 0.15 | ||||||||||||||||||||||||
| J | M4/M6 | M4/M6 | M4/M6 | M4/M6 | ||||||||||||||||||||||||||
| K | 6.3*0.8 | 6.3*0.8 | UL 1015 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | M4 | M4 | M4 | M4 | ± 0.15 | ||||||||||||||||||
| L | 35 | 50 | 60 | 60 | ± 2 | |||||||||||||||||||||||||
