3 Fase 4 Filtro EMI de fio 380V/520V

Foucs filtro de linha de alimentação, filtro de ruído, filtro de linha, filtro EMI, filtro EMC

3 Fase 4 Filtro EMI de fio 380V/520V Filtro RFI de três fases para equipamentos industriais

YBX Alta atenuação M4 Conexão de parafuso Três Fases Três Filtros de fio

Filtro de fio de três fases quatro:

YX93G3-20A-S é o filtro de quatro fios de três fases. Seu modo de conexão é o parafuso M4, e o bloco terminal pode ser selecionado.A corrente nominal máxima até 100 amperes.Alta fiabilidade concebida para utilização em equipamentos industriais com filtro trifásico ou trifásico de quatro fios.Boa atenuação do ruído, tanto para a frente como para trás, no modo comum e no modo normal.

Características do filtro de três fases:

-- A corrente nominal pode ser oferecida de 1 a 200 amperes.
-- Várias opções de saída, tais como bloco terminal, terminal de parafuso M4.
-- Boa atenuação do ruído, tanto para a frente como para trás, no modo comum e no modo normal.
-- Alta fiabilidade concebida para utilização em equipamentos industriais com 3 fases de 3 fios e 3 fases de 4 fios.

Parâmetros do produto:

• Modelo: YX93G3-20A-S
• Modo de saída: parafuso M4
• Voltagem nominal: 380/520 VAC
• Correntes nominal: até 200 A
• Frequência de funcionamento: 50/60 Hz
• Classificação de Hipot (linha a linha): 1450VDC
• Classificação de Hipot (Line-to-Ground): 2250VDC
• Temperatura de funcionamento: -25 ~ +85°C
• Conformidade de segurança: CE

Aplicações típicas:

1. equipamento de ensaio e medição
2. equipamento de automação
3. Servo-acionamentos
4. iluminação
5Equipamento de telecomunicações
6. inversores de frequência
7. motores de tração

Tabela de selecção de filtros:

* Q: 6.35x0.8mmS: ParafusoT: Bloco terminal

Regra de nome:

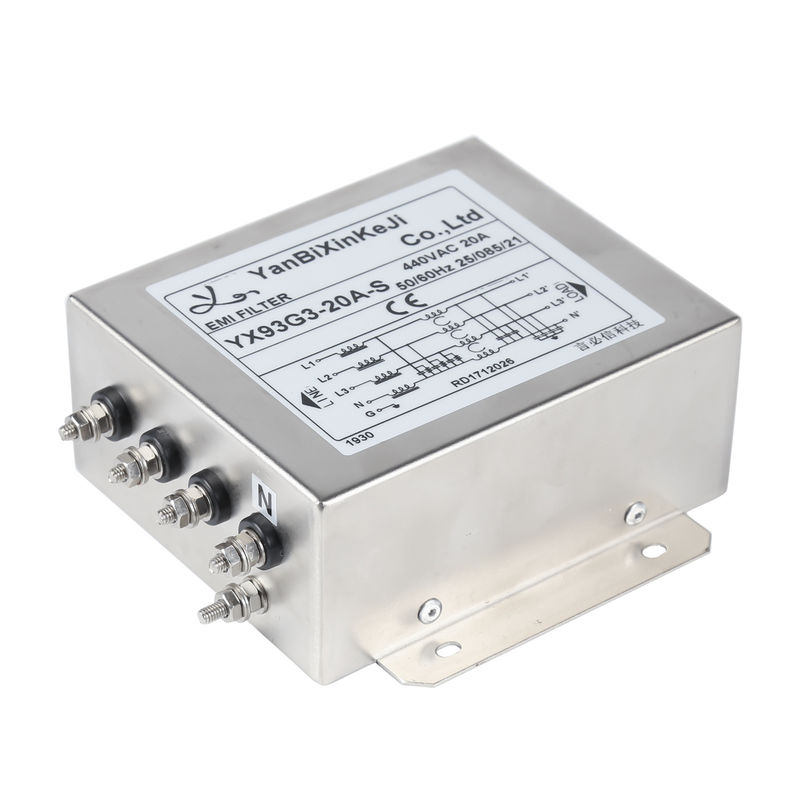

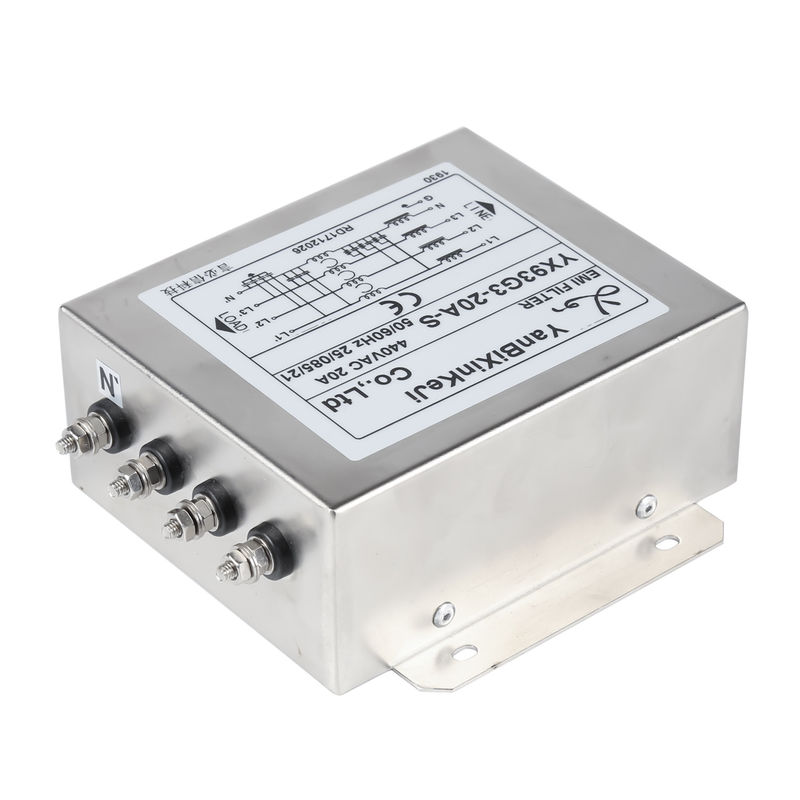

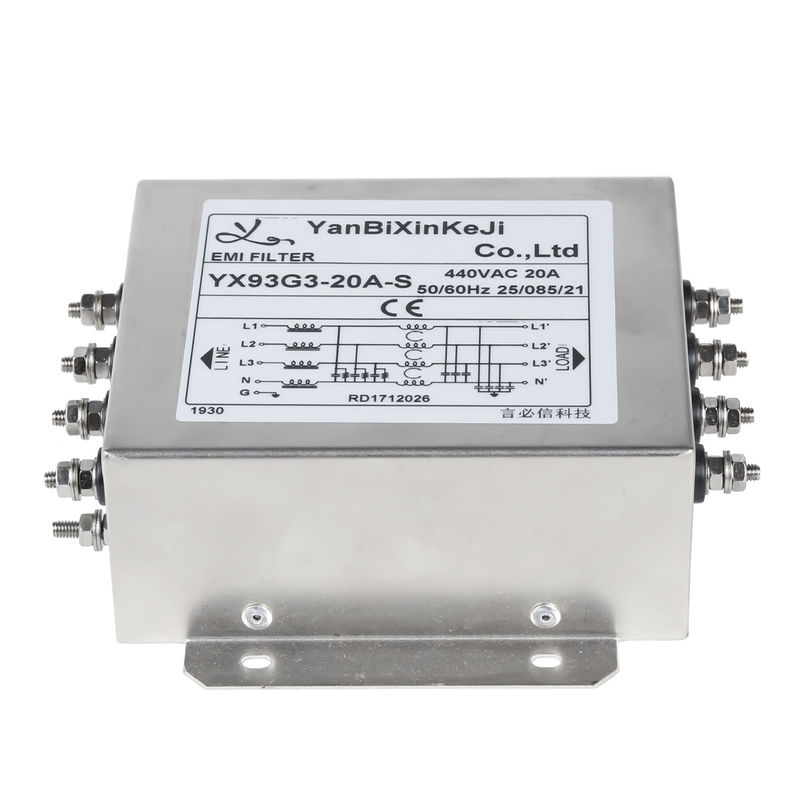

Imagem de filtro YX93G3-20A-S:

Dimensões físicas:

Esquema elétrico:

Características:

(1) Voltagem nominal 250/440VAC

(2) Classificação atual:

A.@115VAC 20 A RMS Max.

B.@250VAC 20 A RMS Max.

(3) Frequência de funcionamento:50/60Hz

(4) Corrente de vazamento: cada linha para terra

A. 115VAC/60Hz 7mA no máximo.

B. 250VAC/50Hz 14mA no máximo.

(5) Hipot Rating ((por um minuto)

A. Linha para terra 2250VDC

B. Linha a linha 1450VDC

(6) IR: 50M ohm A7 500VDC qualquer entrada ou saída para terra

Os nossos certificados:

Filtro monofásico:

cUL:20190321-E471748

TUV:B0899310001Rev.01

CQC:19001226449

CE: SZAIS180620005-01

ROHS:MMCRHRWM60371744

Filtro de três fases:

cUL:20190325-E502442

ENEC:ENEC-02580

CE: SZAIS180620005-01

ROHS:MMCRHRWM60371744



Embalagem:

Filtro de linha de alimentação:CTN/300 unidades

N/G W: 13,5/14,3KG

Medidas:0.565*0,285*0,225m



Transporte

--- Condições de envio: DHL, UPS, FEDEX, TNT, EMS

--- Porto éShenzhenou como pedidos.
