Lugar de origem:
China
Marca:
YBX
Certificação:
cUL, ENEC, CE, ROHS
Número do modelo:
YX92G6-150A-T
Contacte-nos
vídeo
Filtro EMI de nível industrial Filtro de potência trifásico de alta tensão
Introdução Of TTrês P- Não.- Não.
O filtro trifásico é uma espécie de filtro EMI.É frequentemente utilizado emmotor ervo, condutor de frequência variável eO seu princípio de funcionamento consiste em permitir a passagem da frequência fundamental da fonte de alimentação trifásica, enquanto atenuam ou bloqueiam os sinais de alta frequência.
Características doFiltro de três fases:
1Usados como filtro de entrada principal, os filtros YX92 podem manter o sistema confiável, restringindo a interferência conduzida.
2.Capacidade de alta corrente: os filtros trifásicos são projetados para lidar com níveis de alta corrente tipicamente encontrados em sistemas de energia trifásicos.
3.Alta atenuação: os filtros de três fases são concebidos para proporcionar altos níveis de atenuação para sinais indesejados de alta frequência,permitindo que a frequência fundamental da potência de três fases passe através.
Aplicações típicas:
1Sistemas informáticos de computadores principais
2. Servo motor
3. UPS/SMPS
4- Equipamento eletrónico industrial utilizando o princípio de conversão de frequência
Especificação YX92G6-150A-T:
| Ponto | Filtro EMI de três fases | Corrente nominal | 1A~200A |
| Modelo | YB21D4-15A-Q | Voltagem nominal | 250 V/440 V |
| Frequência de funcionamento | 50/60 Hz | Linha a Linha | 1450VDC |
| Módulo de saída | Bloco terminal | Linha para o chão | 2250VDC |
| Função de transferência | Passagem baixa | Corrente de vazamento | 115VAC/50HZ 0,4mA Máximo 250VAC/60HZ 0,8mA no máximo |
| Tipo de embalagem | Montagem de superfície | Temperatura ambiental | 40°C |
| Frequência nominal do centro | 150 K-30 MHz | Impedância de entrada | 50Ω |
| Perda de inserção | 30 a 100 dB | Tempo de execução | 5 a 15 dias úteis |

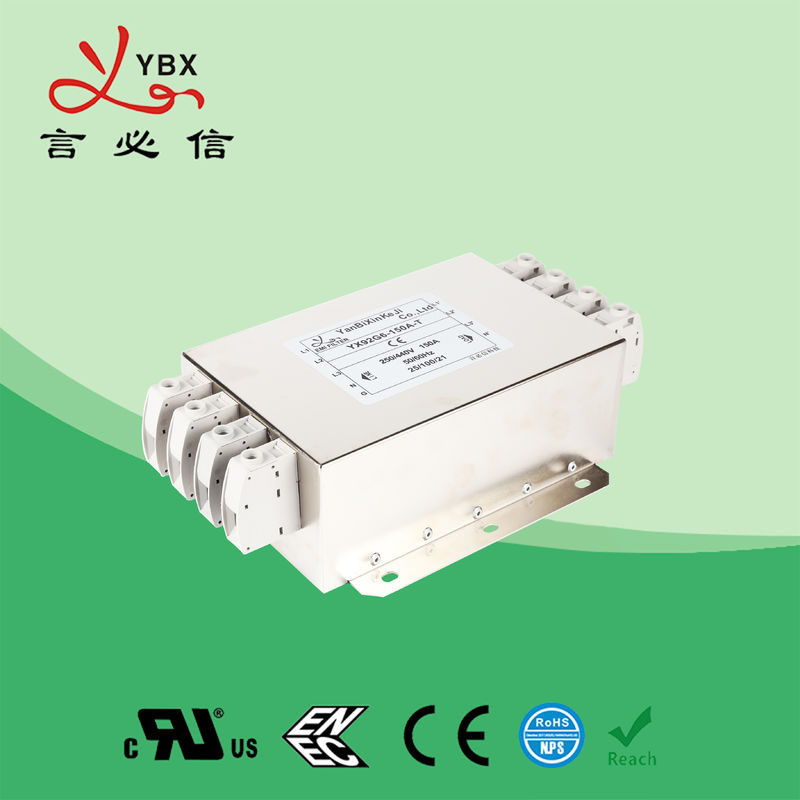

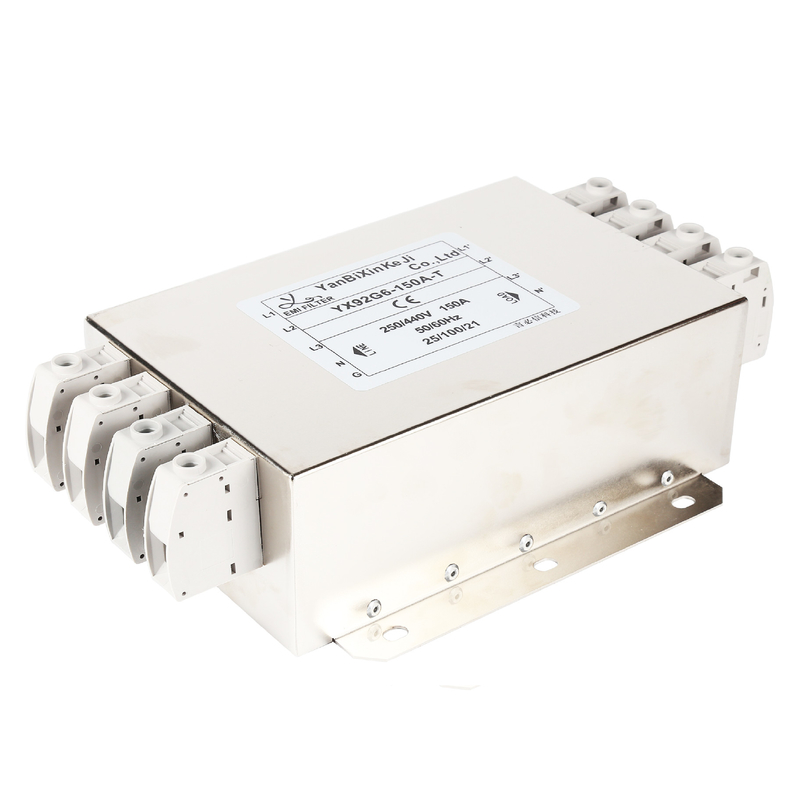

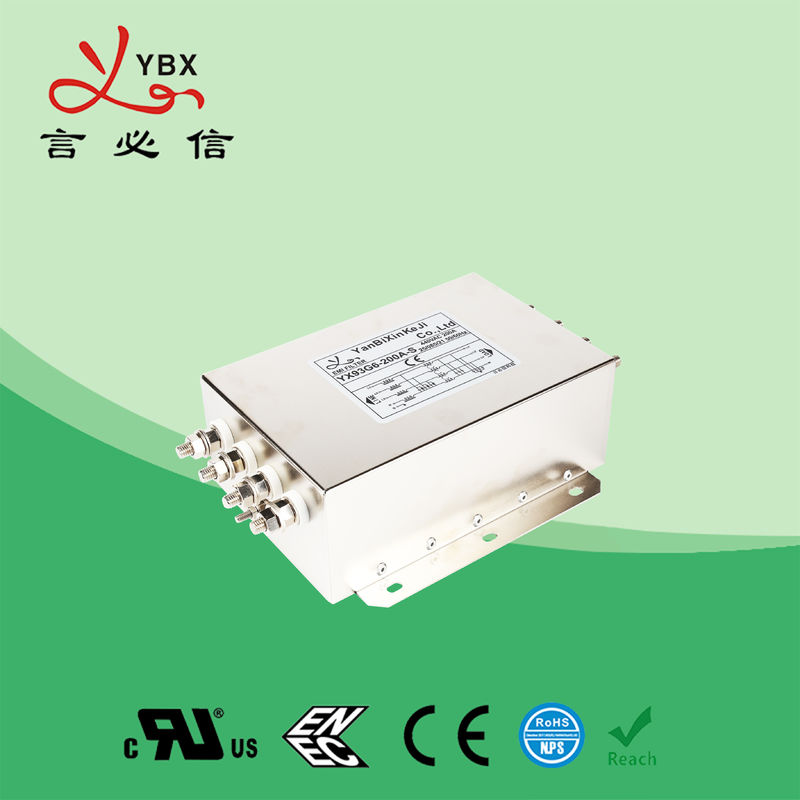

YX92G6-150A-T Foto:
Regra de nomeação:
O número de veículos deve ser igual ou superior a:
- Não.
ligação de corrente do circuito
Tabulatos:
| Número do modelo. | Corrente nominal @40°C |
Opções de terminais* | Corrente de fuga 440V/50Hz | Esquema elétrico | Voltagem nominal ((V) | Frequência de funcionamento ((Hz) | ||||||||||||||||||||||||||||||
| YX92G1-3A | 3A | Q | S | T |
< 5,0 mA |
Fig.1 |
250/440 V |
50/60 Hz |
||||||||||||||||||||||||||||
| Equipamento de medição | 6A | Q | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| Equipamento de medição | 10A | Q | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| Equipamento de medição | 15A | Q | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| Equipamento de medição | 20A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX92G2-25A | 25A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| Equipamento de medição | 30A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX92G3-35A | 35A | - | S | T |
< 7,0 mA |
Fig.1 | ||||||||||||||||||||||||||||||
| YX92G5-50A | 50A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX92G5-60A | 60A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX92G5-80A | 80A | - | S | T |
< 10,0 mA |
Fig.1 | ||||||||||||||||||||||||||||||
| YX92G4-100A | 100A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX92G6-150A | 150A | - | S | T |
< 15,0 mA |
Fig.1 | ||||||||||||||||||||||||||||||
| YX92G6-200A | 200A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
Esquema elétrico:
Fig.1
Dimensão mecânica ((Unidade: mm)
Perda de inserção (em sistema de 50 ohms de acordo com o n.o 17 do IEC/CISPR)
Modo comum -------- Modo diferencial
6/10A 20A
40A 80A
100A
