Equipamento trifásico da automatização industrial de YBX EMI Filter Power Filter For

  • YBX Three Phase EMI Filter Power Filter For Industrial Automation Equipment
  • YBX Three Phase EMI Filter Power Filter For Industrial Automation Equipment
  • YBX Three Phase EMI Filter Power Filter For Industrial Automation Equipment
Lugar de origem China
Marca YBX
Certificação cUL, ENEC, CE, ROHS, ISO
Número do modelo YX91G5-50A-T
Quantidade de ordem mínima 5pcs
Preço Negotiable
Detalhes da embalagem 56.5*28.5*22.5CM
Tempo de entrega 15-25 dias
Habilidade da fonte 2000pcs por mês

Entre em contato comigo para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Artigo YX91G5-50A-T Tensão 380V/440V
Atual 1A-100A Temp 40°C
Caso Caixa do metal Frequência 50/60HZ
Fase à fase 1450VDC Linha a moer 2250VCC ou 2000VCA
MOQ 5pcs Certificado cUL ENEC ISO9001 CE ROHS
Realçar

filtro para iem trifásico

,

filtro de linha elétrica de 3 fases
Deixe um recado
Descrição de produto



Bloqueador comum do modo filtro do poder da fase monofásica de 3 fases para o equipamento da automatização industrial



Especificação técnica:



Artigo 3 fase EMI Filter
Modelo 3 fase EMI Filter - série de YX82G
Função de transferência De passe baixo
Tipo do pacote Montagem de superfície
Frequência de centro nominal 10K-30MHZ
Perda de inserção 60~90dB
Impedância entrada 50Ω
Tensão avaliado 380V/440V
Corrente avaliado 1A-100A
Temperatura ambiental 40°C
Variação da temperatura 25 / 085/21
Frequência de funcionamento 50/60HZ
Fase à fase 1450VDC
Linha a moer 2250VDC ou 2000VAC
Corrente máxima do escapamento 115VAC/60HZ 1.4mA 250VAC/60HZ máximo 2.5mA máximo
MOQ 5pcs
Preço

USD4.8~88/Meter
Prazo de execução dia útil 3~15 para EMI Filter de passe baixo

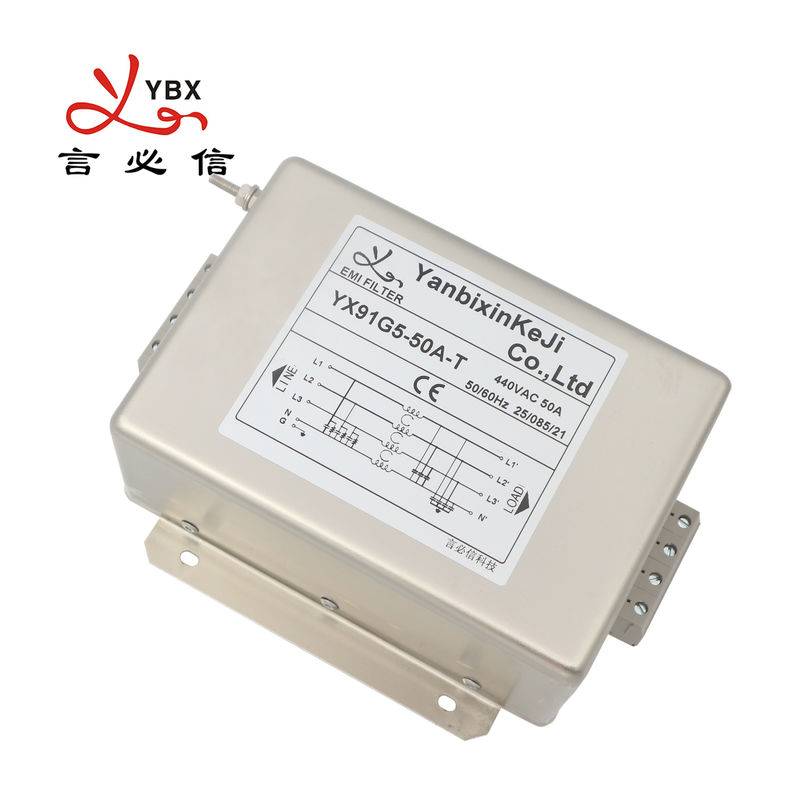

Imagem do produto:



Equipamento trifásico da automatização industrial de YBX EMI Filter Power Filter For 0Equipamento trifásico da automatização industrial de YBX EMI Filter Power Filter For 1



Características:



--  Proteção contra a interferência da tensão



--  Solução da compatibilidade eletrónica do padrão do setor para a filtração trifásica do PDS



--  Produtos personalizados de acordo com as exigências de cliente.



Aplicações típicas:



--  Para sistemas fotovoltaicos e aplicações industriais



--  Movimentações trifásicas do motor



--  Dispositivos da conversão de energia (inversores, conversores)



--  Equipamento da automatização industrial



Regra de nominação:



YB    82     G1    -    10A    -    Q

¦         ¦                ¦               ¦

caso do circuito    atual    conexão



Tabula:

Modelo não. Corrente avaliado
@40°C
 		 Terminal Options*
 		 Escapamento 440V/50Hz atual Diagrama esquemático elétrico
 		 Tensão avaliado (V) Frequência de funcionamento (hertz)


YX82G1-1A 1A Q S T







<1>

Fig.1

















250/440V

















50/60Hz
YX82G1-3A 3A Q S T Fig.1
YX82G1-6A 6A Q S T Fig.1
YX82G2-10A 10A Q S T Fig.1
YX82G2-15A 15A Q S T Fig.1
YX82G2-20A 20A - S T Fig.1
YX82G3-10A 10A - S T



<2>

Fig.1
YX82G3-20A 20A - S T Fig.1
YX82G3-30A 30A - S T



<5>

Fig.1
YX82G5-30A 30A - S T Fig.1
YX82G5-50A 50A - S T Fig.1
YX82G5-60A 60A - S T



<7>

Fig.1
YX82G4-100A 100A - S T Fig.1
YX82G4-150A 150A - S T Fig.1
YX82G6-200A 200A - S T <10> Fig.1



Diagrama esquemático elétrico:

Equipamento trifásico da automatização industrial de YBX EMI Filter Power Filter For 2
                        Fig.1

Dimensão mecânica (unidade: milímetro)

Equipamento trifásico da automatização industrial de YBX EMI Filter Power Filter For 3

Caso B C D E F G H Mim J K L
G1 72 65 39 75 85 35 22   45 M4 M4/M6
G2 98 80 40 95 105 50 20 4.5*6.5 50 M4 M4/M6
G3 120 100 50 115 130 50 28 4*6 60 M4 M4/M6
G5 150 105 60 120 135 55 35 4*6 90 M6 M8
G6 260 170 100 196 220 85 65 8*12 172 M8 M10
Tolerâncias ±1 ±1 ±1 ±0.15 ±1 ±0.5 ±0.5 ±0.15 ±0.15   ±0.15



Tabela da perda de inserção (no sistema 50ohm que concorda IEC/CISPR No.17)



6/10A                                                                              20A

Equipamento trifásico da automatização industrial de YBX EMI Filter Power Filter For 4               Equipamento trifásico da automatização industrial de YBX EMI Filter Power Filter For 5



30A                                                                                  40/50A

  Equipamento trifásico da automatização industrial de YBX EMI Filter Power Filter For 6             Equipamento trifásico da automatização industrial de YBX EMI Filter Power Filter For 7



100/200A

  Equipamento trifásico da automatização industrial de YBX EMI Filter Power Filter For 8





Etiquetas:

filtro para iem trifásico

filtro de linha elétrica de 3 fases

filtro da compatibilidade electrónica de 3 fases
