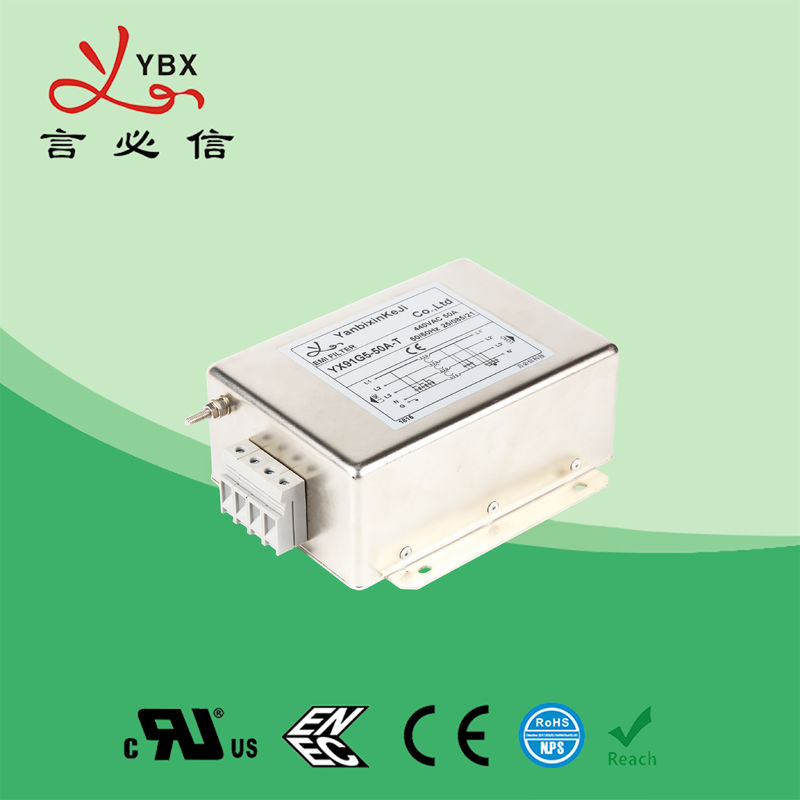

Voz passiva elétrica 3 caixa do metal do filtro de linha elétrica 440V da fase 480V 50A

Voz passiva elétrica 3 caixa do metal do filtro de linha elétrica 440V da fase 480V 50A

filtro de ruído do inversor do poder

filtro da saída do inversor

Lugar de origem:

China

Marca:

YBX

Certificação:

cUL, ENEC, CE, ROHS

Número do modelo:

YX91G5-50A-T

Contacte-nos

Peça umas citações
Detalhes do produto
Nome:
YX91G5-50A-T
Marca:
YANBIXIN
Tipo:
Filtro para iem
CASO:
Caixa do metal
OEM:
Disponível
Função de transferência:
De passe baixo
Termos do pagamento & do transporte
Quantidade de ordem mínima
5pcs
Preço
Negotiable
Detalhes da embalagem
56.5*28.5*22.5CM
Tempo de entrega
20-25 dias
Termos de pagamento
T / T, L / C
Habilidade da fonte
10000 partes/partes pelo filtro de ruído de uso geral da C.A. 220V do mês
Descrição do produto

440, filtro trifásico do inversor da saída da linha elétrica passiva elétrica do ruído de 480V 50A



Especificação técnica:



Artigo Filtro de linha elétrica
Modelo Filtro de linha elétrica YX-G
Função de transferência De passe baixo
Tipo do pacote Montagem de superfície
Frequência de centro nominal 10K-30MHZ
Perda de inserção 60~90dB
Impedância entrada 50Ω
Tensão avaliado 380V/440V
Corrente avaliado 1~1200A
Temperatura ambiental 40°C
Variação da temperatura 25 / 085/21
Frequência de funcionamento 50/60HZ
Fase à fase 1450VDC
Linha a moer 2250VDC
Corrente máxima do escapamento 250VAC/60HZ 0.8mA máximo
MOQ 5pcs
Preço USD3.8~88.8/Meter
Prazo de execução dia útil 5~20



Características:



-- Proteção contra a interferência da tensão



-- Usado como um filtro principal da entrada, os filtros YX91 podem manter o sistema seguro contêm perto a interferência conduzida



-- Terminais de cobre da barra aplicados para versões acima de 250A para manter o ritmo com conexão do standard internacional, a fácil e a segura;



-- Produtos personalizados de acordo com as exigências de cliente



Aplicações típicas:



1. Sistemas informáticos de unidade central



2. Servo motor



3. UPS/SMPS



4. Equipamentos eletrônicos industriais usando o princípio da conversão de frequência



Regra de nominação:



YX    91    G1    -    3A    -     Q



¦        ¦               ¦              ¦



caso do circuito     conexão atual



Tabula:



Modelo não. Corrente avaliado
@40°C
Terminal Options* Escapamento 440V/50Hz atual Diagrama esquemático elétrico Tensão avaliado (V) Frequência de funcionamento (hertz)


YX91G1-3A 3A Q S T

<5>

Fig.1

250/440V

50/60Hz

YX91G1-6A 6A Q S T Fig.1
YX91G1-10A 10A Q S T Fig.1
YX91G2-15A 20A Q S T Fig.1
YX91G2-20A 30A - S T Fig.1
YX91G2-25A 30A - S T Fig.1
YX91G2-30A 40A - S T Fig.1
YX91G3-35A 40A - S T

<7>

Fig.1
YX91G5-50A 50A - S T Fig.1
YX91G5-60A 60A - S T Fig.1
YX91G5-80A 80A - S T

<10>

Fig.1
YX91G4-100A 100A - S T Fig.1
YX91G6-150A 150A - S T

<15>

Fig.1
YX91G6-200A 200A - S T Fig.1



Diagrama esquemático elétrico:

Voz passiva elétrica 3 caixa do metal do filtro de linha elétrica 440V da fase 480V 50A 0



                         Fig.1



Dimensão mecânica (unidade: milímetro)



Voz passiva elétrica 3 caixa do metal do filtro de linha elétrica 440V da fase 480V 50A 1




Caso B C D E F G H Mim J K L M
G1 72 65 39 75 85 35 22   45 M4 M4/M6
G2 98 80 40 95 105 50 20 4.5*6.5 50 M4 M4/M6
G3 120 100 50 115 130 50 28 4*6 60 M4 M4/M6
G4 200 127 80 150 170 62 49,5 6*9 117 M6/M8 M8/M10
G5 150 105 60 120 135 55 35 4*6 90 M6 M8
G6 260 170 100 196 220 85 65 8*12 172 M8 M10
Tolerâncias ±1 ±1 ±1 ±0.15 ±1 ±0.5 ±0.5 ±0.15 ±0.15   ±0.15 ±0.15 ±2





Tabela da perda de inserção (no sistema 50ohm que concorda IEC/CISPR No.17)

Modo comum                            -------- modo diferencial



                                  6/10A                                                                                   20A

      Voz passiva elétrica 3 caixa do metal do filtro de linha elétrica 440V da fase 480V 50A 2                             Voz passiva elétrica 3 caixa do metal do filtro de linha elétrica 440V da fase 480V 50A 3



                                   40A                                                                                        80A

      Voz passiva elétrica 3 caixa do metal do filtro de linha elétrica 440V da fase 480V 50A 4                               Voz passiva elétrica 3 caixa do metal do filtro de linha elétrica 440V da fase 480V 50A 5



                                  100A



      Voz passiva elétrica 3 caixa do metal do filtro de linha elétrica 440V da fase 480V 50A 6
